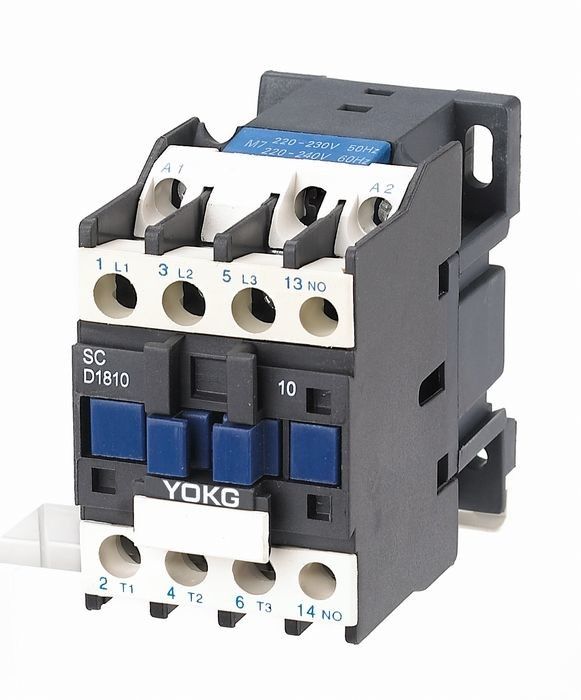

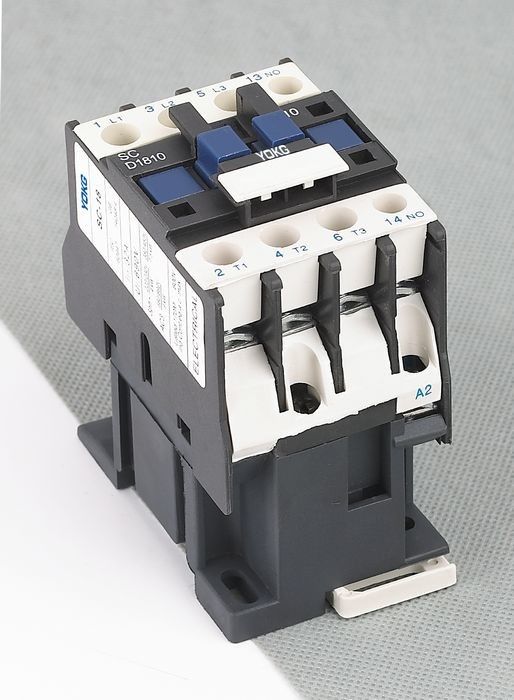

YOKG SCシリーズAC電気接触器20A 690V 3polesの黒の接触器
適用:
SCシリーズAC接触器は遠隔スイッチのための95Aまで660Vおよび評価される流れまでAC 50Hz/60Hz.rated電圧、破損およびACモーターを制御する頻繁な開始のために主に使用される。さらに、接触器はタイム・ディレイ接触器、リバーシブルの接触器、置かれるモジュラー補助接触の付加のような付属品の付加による星デルタの始動機として機能できる。空気タイム・ディレイ頭部、機械連結のメカニズム、等。さらに、それは熱リレーの直接プラグによって電磁石の始動機として機能できる。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
主要な変数および技術的な性能:
タイプ | SC18 | ||
評価される暖房現在の(a) | 32 | ||
評価される絶縁材電圧(v) | 690 | ||
評価される影響の抵抗電圧(KV) | 6 | ||
評価される作成容量 | 10le | ||
評価される破損容量 | 8le | ||
ポーランド人 | 3 | ||
補助接触 | NO/NC | ||
短時間の抵抗の流れ(A) | 10S | 144 | |
評価される働く流れ(A) | 380V | AC-3 | 18 |
AC-4 | 7.7 | ||
660V | AC-3 | 12 | |
AC-4 | 3.8 | ||
段階3のAC-3容量 squirrel-cageモーター(AC-3) KW |
220V | 4 | |
380V | 7.5 | ||
660V | 10 | ||
操作の頻度(times/h) | 電気生命 | AC-3 | 1200 |
AC-4 | 300 | ||
機械生命 | 3600 | ||
電気生命(10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
機械生命(10000/times) | 1000 | ||
装備されていたヒューズのタイプ | RT16-32 | ||
評価される制御供給電圧私達(V) | 50/60Hz | 12~480 | |
操作の範囲 | 同期引込み | (85%~110%)私達+40℃ | |
解放 | (20%~75%)私達-5℃ | ||
ACコイルの平均出力(VA) | 開始 | 70 | |
保存 | 8 | ||
出力効率のクラス | クラス3 | ||
熱損失(W) | 2~3 | ||
作動の時間(氏) | 終わり | 12~25 | |
壊れ目 | 5~20 | ||
主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1.5~6 |
2本の棒 | 1.5~6 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~6 | |
2本の棒 | 1~4 | ||
堅いワイヤー(㎟) | 1本の棒 | 1.5~6 | |
2本の棒 | 1.5~6 | ||
留まるねじサイズ | M3.5 | ||
きつく締める留まるトルク(N.m)を | 0.8 | ||
制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 |
2本の棒 | 1~4 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 | |
2本の棒 | 1~2.5 | ||
堅いワイヤー(㎟) | 1本の棒 | 1~4 | |
2本の棒 | 1~4 | ||
留まるねじサイズ | M3.5 | ||
きつく締める留まるトルク(N.m)を | 0.8 |
モデルおよび含意:
働きおよび設置状態:
周囲の空気の温度:-5℃--+40℃および平均24時間以内の+35℃より多く;
高度:≤ 2000m;
空気状態:最も高い温度が+40℃時、空気相対湿度は50%までではないが、高湿度は低温で許可される。同類、20℃の90%の湿気。凝縮物の露は低温でいつ考慮されるべきである;
汚染程度:クラス3
設置部門:III
保護程度:IP20
設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない
影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。
構造の特徴:
それは補助接触ブロックと他の派生的なプロダクトであるためにそして、時間のリレーおよび現在限られた接触のブロックおよび熱リレー取付けることができる;
このシリーズ接触器に、より少ない電源切れ軽量、小さい容積が長い生命および金庫および信頼性等がある;
接触器は1NO補助接触か1NC補助接触(32Aよりより少なく)、および1NO補助contact+1NCの補助接触と装備することができる(40Aよりもっと)。さらに、それはF4補助接触器のブロックと装備することができる(2blocks);
取付けるべき使用ねじに加えて接触器は35mm (sc09~95)の標準的な取付ける柵および75mm (SC40~95)の標準的な取付ける柵によってきつく締めることができる
設置次元:
最高 | 最高B | 最高C | a | b | ∅ |
47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
