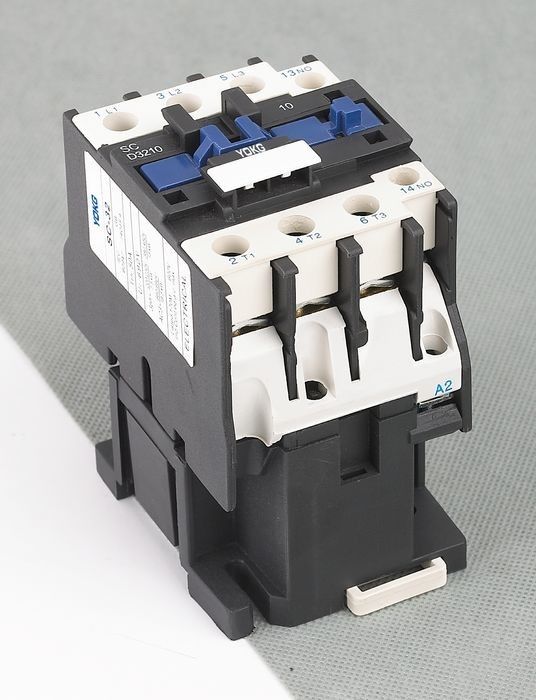

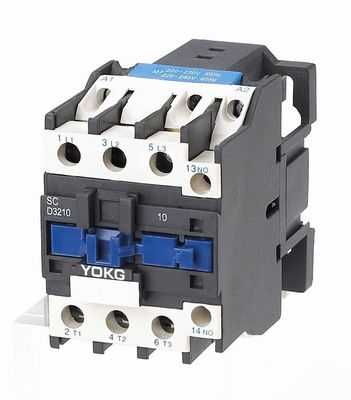

低電圧AC電気接触器スイッチSC32 50A 690V 3poles 1NOか1NC
適用:
SCシリーズAC接触器(以下接触器)は評価される電圧690V ACまで回路50のHZか60のHZのACモーターを頻繁に壊す作成のために使用するために適している、始める及び制御する95Aまでの評価される流れをで。熱リレーによって結合されて、それは積み過ぎ回路を保護するための電磁石の始動機になる。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
概要:
周囲の空気の温度:≤-5℃--+40℃
高度:≤ 2000m;
汚染程度:クラス3
設置部門:III
保護程度:IP20
特徴:小さい容積、軽量、より少ない電源切れ、長い生命、金庫および信頼性
適用:補助接触ブロック、時間のリレー、現在限られた接触のブロック、熱リレー、等。
取付け:35mmの喧騒の柵(SC09~95)、75MMのdil柵(SC40~95)、ねじ
モデルおよび含意:
主要な変数および技術的な性能:
タイプ | SC32 | ||
評価される暖房現在の(a) | 50 | ||
評価される絶縁材電圧(v) | 690 | ||
評価される影響の抵抗電圧(KV) | 6 | ||
評価される作成容量 | 10le | ||
評価される破損容量 | 8le | ||
ポーランド人 | 3 | ||
補助接触 | NO/NC | ||
短時間の抵抗の流れ(A) | 10S | 256 | |
評価される働く流れ(A) | 380V | AC-3 | 32 |
AC-4 | 12 | ||
660V | AC-3 | 21 | |
AC-4 | 7.5 | ||
段階3のAC-3容量 squirrel-cageモーター(AC-3) KW |
220V | 7.5 | |
380V | 15 | ||
660V | 18.5 | ||
操作の頻度(times/h) | 電気生命 | AC-3 | 600 |
AC-4 | 300 | ||
機械生命 | 3600 | ||
電気生命(10000/times) | AC-3 | 80 | |
AC-4 | 20 | ||
機械生命(10000/times) | 800 | ||
装備されていたヒューズのタイプ | RT16-50 | ||
評価される制御供給電圧私達(V) | 50/60Hz | 12~480 | |
操作の範囲 | 同期引込み | (85%~110%)私達+40℃ | |
解放 | (20%~75%)私達-5℃ | ||
ACコイルの平均出力(VA) | 開始 | 110 | |
保存 | 11 | ||
出力効率のクラス | クラス3 | ||
熱損失(W) | 3~4 | ||
作動の時間(氏) | 終わり | 12~25 | |
壊れ目 | 5~20 | ||
主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 2.5~10 |
2本の棒 | 2.5~10 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~10 | |
2本の棒 | 1.5~6 | ||
堅いワイヤー(㎟) | 1本の棒 | 1.5~10 | |
2本の棒 | 2.5~10 | ||
留まるねじサイズ | M4 | ||
きつく締める留まるトルク(N.m)を | 1.2 | ||
制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 |
2本の棒 | 1~4 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 | |
2本の棒 | 1~2.5 | ||
堅いワイヤー(㎟) | 1本の棒 | 1~4 | |
2本の棒 | 1~4 | ||
留まるねじサイズ | M3.5 | ||
きつく締める留まるトルク(N.m)を | 0.8 |
設置次元:
最高 | 最高B | 最高C | a | b | ∅ |
57 | 86 | 100 | 40 | 48 | 4.5 |
