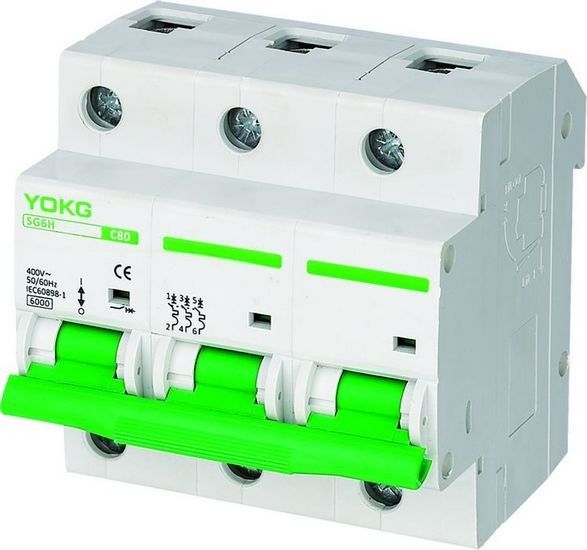

125Aミニチュア遮断器SG6H 6KV 1pole 2P 3の棒4の棒MCB
適用:
♦は保護をショートさせる
♦の分離機能
♦は保護に積み過ぎる
接触の位置の♦の徴候機能
♦は35mmの喧騒柵の取付けを支える
♦サポート上の入って来、最下の出て行くワイヤーで縛るタイプ、か最下の入って来、上の出て行くワイヤーで縛るタイプ
電気付属品を選び、MCBの状態の遠い徴候を達成することできる♦;破損、閉鎖した、および欠陥のつまずき
電気付属品を選び、MCBおよび遠い分路解放の不足電圧および過電圧の保護を実現することできる♦
指定:
| ポーランド人 | 1P、2P、3P、4P |
| 電気指定 | |
| 評価される現在（A） | 63~125 |
| 評価される頻度（Hz） | 50/60 |
| 評価される定常電圧（V） Ue | 1P:230/400~、2/3/4P:400~ |
| 評価される絶縁された電圧（V） Ui | 500 |
| 衝動抵抗電圧（KV） Uimp | 6 |
| 容量（KA） Icnを壊す評価される短絡 |
6 |
| 即時の軽快なタイプ | B、C、D |
| 最高定常電圧Umax | 440 |
| 最低の定常電圧Umin | 12 |
| 誘電性テスト電圧（kv） | 2 |
| 耐用年数の機械標準的な価値 | 1500 （In=63A、80A、100A） 1000 （In=125A） |
| （OC）電気標準的な価値 | 8500 （In=63A、80A、100A） 7000 （In=125A） |
| 制御および徴候: | |
| 分路解放（SHT） | 任意 |
| 不足電圧解放（UVT） | 任意 |
| 補助接触（補助） | 任意 |
| 警報接触（ALT） | 任意 |
| 接触の位置表示器 | デフォルト |
| 欠陥の徴候 | どれも |
| 関係および取付け: | |
| 周囲温度（毎日average≤35℃と） | -5℃~+40℃ |
| 保護程度すべての側面 | IP40 |
| 関係ターミナル | IP20 |
| ワイヤー（㎟） | 50 |
| 母線（㎟） | - |
| 土台 | ケーブル |
| 汚染程度 | 2 |
| 参照しなさい熱要素（℃）の配置のための温度を | 30 |
| 保管温度（℃） | -25℃~+70℃ |
| トルクをきつく締めること | 3.5 |
| 関係 | 上および下 |
| 次元（mm） a （1P/2P/3P/4P） | 26.9/53.8/80.7/107.6 |
 b （1P/2P/3P/4P） |
83/83/83/83 |
| （WxHxL） c （1P/2P/3P/4P） | 78.5/78.5/78.5/78.5 |
プロダクト利点:
1. オーバーオールはなめらかで、滑らかなラインと美しい。
2. 異なった指定の異なった色と区別すること容易
3. 快適作動するため
4. プロダクトの容量を壊す短絡は6KAである場合もある
即時の軽快な特徴:
遮断器SB6は配分および分岐回路の保護のために設計され、別の負荷を持っている;
♦のカーブB----装置は流れ3で0.1秒でinにはたらくべきではない;0.1Sよりより少しで働くべきであるの流れ5で
♦のカーブC----装置は流れ5で0.1秒でinにはたらくべきではない;0.1Sよりより少しで働くべきであるの流れ10で
♦のカーブD---- 装置は流れ10で0.1秒でinにはたらくべきではない;0.1Sよりより少しで働くべきであるの流れ20で
過電流オペレーティング特性:
| いいえ。 | 解放（a）の評価される流れ | 初期状態 | テスト流れ | 指定時間 | 得られるために生じなさい | 注目 |
| 1 | 1~63 | コード国家 | 1.13 inに | tの≤ 1h | 非旅行 | |
| 2 | 1~63 | 前回のテストに | 1.45 inに | t < 1h | 旅行 | 着実に配置5sである値まで現在 |
| 3 | ≤ 32 | コード国家 | 2.55 inに | 1s <t <60s | 旅行 | |
| > 32 | コード国家 | 2.55 inに | 1s <t <120s | 旅行 | ||
| 4 | 1~63 | コード国家 | 3 inに | t ≤0.1s | 非旅行 | Bのタイプ |
| 1~63 | コード国家 | 5 inに | t <0.1s | 旅行 | Bのタイプ | |
| 1~63 | コード国家 | 5 inに | t ≤0.1s | 非旅行 | Cのタイプ | |
| 1~63 | コード国家 | 10 inに | t <0.1s | 旅行 | Cのタイプ | |
| 1~63 | コード国家 | 10 inに | t ≤0.1s | 非旅行 | Dのタイプ | |
| 1~63 | コード国家 | 20 inに | t <0.1s | 旅行 | Dのタイプ |

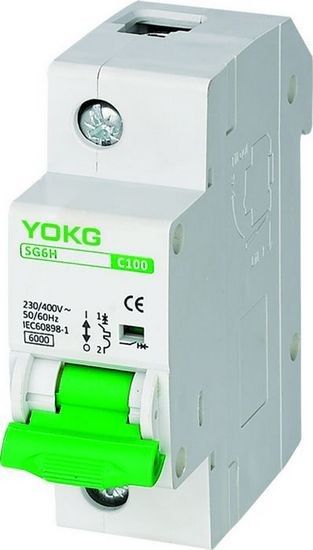

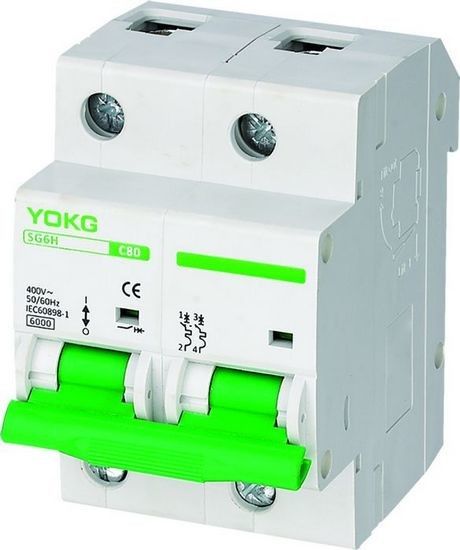

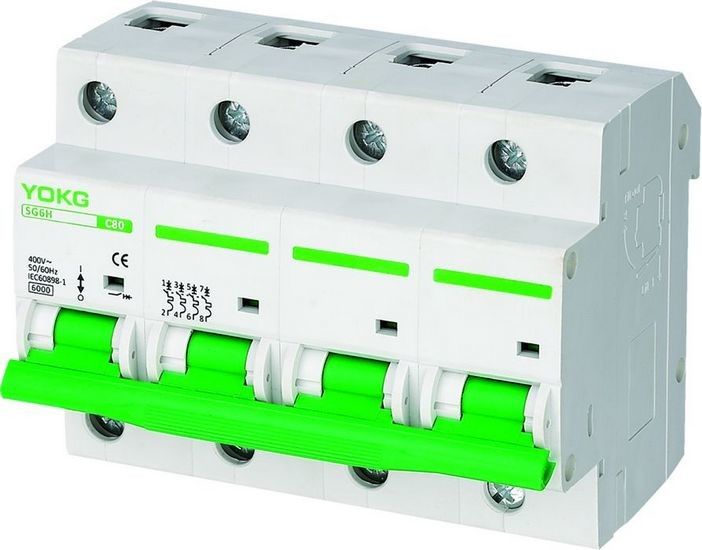

ポーランド人の数:
次元:
