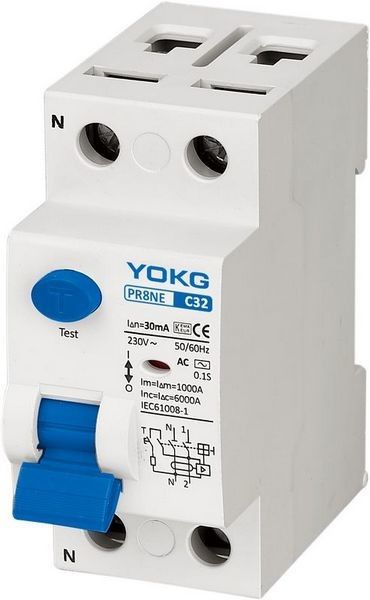

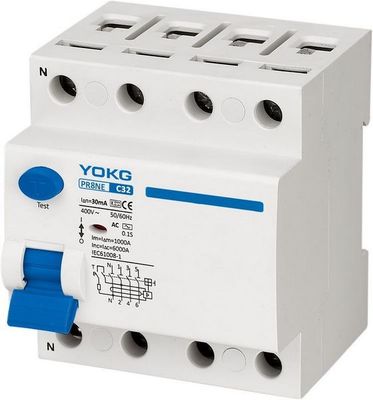

RCBO 6kAの電子漏出遮断器PR8NE 300mA
機能:
♦は電気回路を制御する
♦は直接接触から間接接触および付加的な保護から人々を保護する
♦は絶縁材の欠陥による火災危険から取付けを保護する
♦の残りの現在の遮断器は収容、第三セクターおよび企業で使用される
♦は35mmの喧騒柵の取付けを支える
選択:
♦の探索可能な波形
♦ ACタイプ
つまずきが残りの正弦交流のために保障されるRCCB、かどうか突然、記号応用かゆっくり上がる
♦タイプ
つまずきが残りの正弦交流および残りの脈動の直流のために保障したRCCB、かどうか突然応用かの記号上昇を遅らせる
つまずきの感受性:
♦ 30 mA--直接接触に対する付加的な保護
♦ 100mA--間接接触に対して保護を提供するために方式In<50/Rに従って地球システムと調整される、
♦ 300mAの間接接触に対する保護、同様に私達火災危険
つまずきの時間:
即時♦
それは即時のつまずきを保障する（タイム・ディレイなしで）
♦はタイム・ディレイをショートさせる
それは少なくとも10msをつまずかせることを保障する
選択的な♦
それは下流に置かれる非選択RCDの総差別を保障する
接続図:
配分ラインの図表:
指定:
| ポーランド人 | 2P、4P |
| 電気指定 | |
| 評価される現在の（a） | 16-100A |
| 評価される定常電圧（v） Ue | 2P:230、4P:400 |
| 評価される絶縁された電圧（v） Ui | 500 |
| 衝動抵抗電圧（kV） Uimp | 6 |
| 容量（ka） Inc/Inを壊す評価される短絡△ | 6 |
| 評価される残りの流れ（mA）△ | 10,30,100,300 |
| 容量（a） Imを作り、壊す評価される残余△ | 1000 |
| 残りの現在の働くタイプ | AC、AC+S、A |
| 残りの現在の保護タイプ | 電子 |
| 誘電性テスト電圧（kV） | 2.5 |
| 耐用年数の機械標準的な価値 | 4000 |
| （OC）電気標準的な価値 | 2000年 |
| 制御および徴候 | |
| 分路解放（SHT） | どれも |
| 不足電圧解放（UVT） | どれも |
| 補助接触（補助） | どれも |
| 接触の位置表示器 | どれも |
| 欠陥の徴候 | デフォルト |
| 関係および取付け | |
| 周囲温度（毎日の平均≤35℃と） | -5℃ | +40℃ |
| 保護程度すべての側面 | IP40 |
| 関係ターミナル | IP20 |
| ワイヤー（m㎡） | 35 |
| 母線（m㎡） | 35 |
| 土台 | ケーブル/母線 |
| 熱要素の配置のための温度を参照しなさい | 30 |
| 汚染程度 | 2 |
| 保管温度（℃） | -25℃ | +70℃ |
| 関係 | 上 |
| 次元（mm） a （2P/4P） | 36/72 |
| b （2P/4P） | 84/84 |
| c （2P/4P） | 79.5/79.5 |
