| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YOKG |
| 証明: | CE,TUV,CB |
| モデル番号: | SFC52~53、SFC54~55、SFC56~57 |
| 最小注文数量: | 100PCS |
| 価格: | negotiable |
| パッケージの詳細: | 顧客需要に従う標準的な輸出パッキングまたは |
| 受渡し時間: | 15daysはQTYSの発注によってまたは決まる |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1ヶ月あたりの100000pcs |
| 定格加熱電流: | 210A、300A 400A 550A | 評価される絶縁材電圧: | 220V、380V、500V、660V |
|---|---|---|---|
| 補助接点: | 2NO+2NC | 定格周波数: | 50/60Hz |
| 電気タイプ: | 交流 | 機械的な生活: | 6，000,000 |
| ブランド: | ヨッグ | 原産地: | 中国浙江省 |
| ハイライト: | 550A 3段階の接触器,3段階の接触器2NO 2NC,3段階AC接触器660V |
||

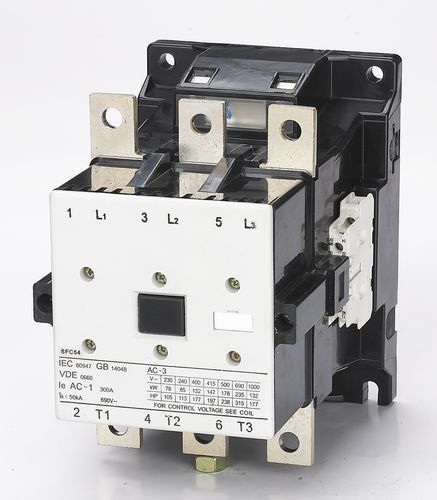

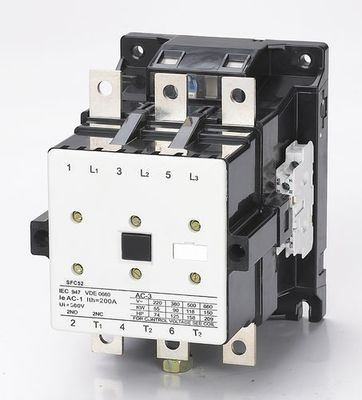

OEM 50/60 Hz 210A 300A 400A 550A ACコンタクタ 3極 2NO+2NC 工場価格
用途:
SFCシリーズACコンタクタ（以下、コンタクタ）は、定格電圧690V AC 50Hzまたは60Hz、定格絶縁電圧690V、定格電流9A～475A（定格使用電圧380V、AC-3使用カテゴリ）の回路で使用するのに適しており、長距離の回路接続および遮断に使用されます。コンタクタは、ACモータの頻繁な始動および制御に適しています。
本シリーズコンタクタは、GB 14048、IEC60947-4-1に準拠しています。
主なパラメータと技術性能:
| タイプ | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| 定格加熱電流（A） | 210 | 210 | 300 | 300 | 400 | 550 | ||
| 定格絶縁電圧（V） | 690 | |||||||
| 定格衝撃耐電圧（KV） | 6 | |||||||
| 定格投入容量 | 10le | |||||||
| 定格遮断容量 | 8le | |||||||
| 極数 | 3 | |||||||
| 補助接点 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 短時間耐電流（A） | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
定格使用電流（A） |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| 制御可能モータ出力（KW） 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| 操作周波数（回/時） | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| 電気的寿命（10000回） | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 機械的寿命（10000回） | 600 | 600 | 600 | 600 | 600 | 600 | ||
| 吸引コイル動作電圧許容範囲（AC） | (85%～110%)Us +40℃ | |||||||
| 吸引コイル消費電力 | 保持（VA） | 58 | 58 | 84 | 84 | 115 | 115 | |
| 投入（VA） | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| 補助接点通常熱電流（A） | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助接点定格絶縁電圧（V） | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助接点定格使用電流（A） | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
使用および設置条件:
* 周囲気温：-5℃～+40℃、24時間以内の平均気温は+35℃を超えないこと。
* 標高：2000m以下
* 空気条件：最高気温が+40℃の場合、空気相対湿度は50%を超えないこと。ただし、低温では高湿度でも許容されます。例えば、20℃で湿度90%。低温では結露を考慮する必要があります。
* 汚染度：クラス3
* 設置カテゴリ：III
* 保護等級：IP20
* 設置条件：設置面と垂直面との間の傾斜角度は±5℃を超えないこと。
* 衝撃と振動：コンタクタは、明らかな揺れ、衝撃、振動のない状況下で設置および操作する必要があります。
構造的特徴:
* 小型、軽量、アークチャンバー密閉、小アーク距離
* 消弧構造が新規で、接点の摩耗が少なく、電気的寿命が長い
* 良好な信頼性、耐衝撃性、耐疲労性など多くの利点を持つマグネットの動作
* 接点には2組のノーマルオープンおよびクローズ補助接点が付属しており、さらに補助接点を追加で取り付けることができます。
* ネジによる締め付けに加え、コンタクタは標準的な35mm幅の取り付けレールで固定できます。
外観および設置寸法:
設置寸法:
| タイプ | A最大 | B最大 | C最大 | a | b | φ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
