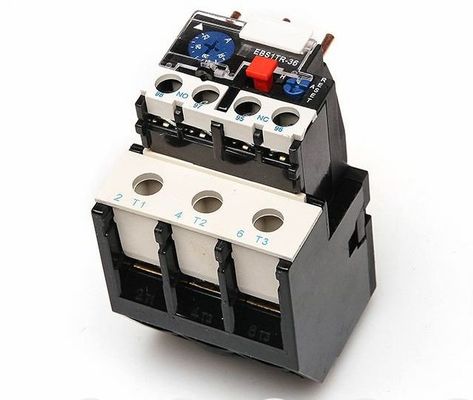

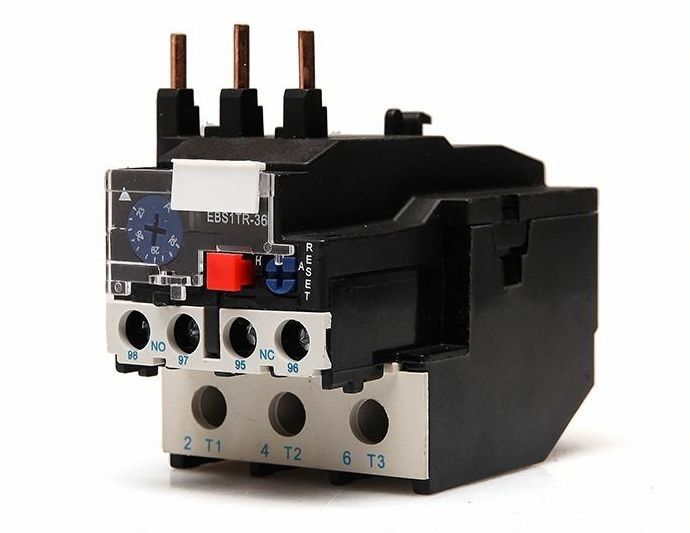

30A 50A 80amp LR2-D33の熱積み過ぎの保護リレー
適用:
LR2-Dシリーズ熱リレーは50Hzの回路で使用することができるまたは電動機が積み過ぎのとき60Hzの評価される絶縁材電圧660Vは、段階の壊れ目を保護するための現在の0.1-93Aを評価した。
リレーは別のメカニズムおよび温度修正を備えていたり及びHC-DシリーズAC接触器でplugedできる。それは世界の九十年代の最先端の熱リレーである。
指定:
主要な回路の♦の基本的な変数:
評価される絶縁材電圧660V
評価される働く現在の25,36,93A別に
評価される配置の流れおよび設定の調整装置のシール
熱部品の流れ
♦の補助回路
1組の電気絶縁材が付いているおよびNCの接触がない
評価される頻度50-60Hz
グループ、評価される定常電圧を使用しなさい、熱現在および評価される流れを任命しなさい
| タイプ | 評価される働く流れ | 熱部品 | ||
| 熱リレーの | 評価される現在（A） | 評価される現在の（a）の評価されるまたはスケール | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
輪郭及び取付けのサイズ:
