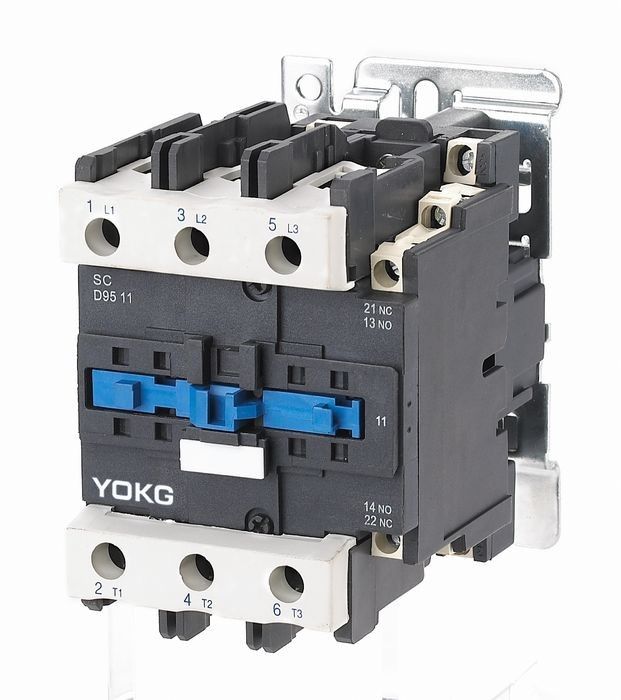

産業AC電気接触器220V 110A 1NO+1NCの保護装置
適用:
SCシリーズAC接触器（以下接触器）は評価される電圧690V ACまで回路50のHZか60のHZのACモーターを頻繁に壊す作成のために使用するために適している、始める及び制御する95Aまでの評価される流れをで。熱リレーによって結合されて、それは積み過ぎ回路を保護するための電磁石の始動機になる。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC80 | SC95 | ||
| 評価される暖房現在の（a） | 110 | 110 | ||
| 評価される絶縁材電圧（v） | 690 | 690 | ||
| 評価される影響の抵抗電圧（KV） | 6 | 6 | ||
| 評価される作成容量 | 10le | 10le | ||
| 評価される破損容量 | 8le | 8le | ||
| ポーランド人 | 3 | 3 | ||
| 補助接触 | NO+NC | NO+NC | ||
| 短時間の抵抗の流れ（A） | 10S | 640 | 760 | |
| 評価される働く流れ（A） | 380V | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660V | AC-3 | 49 | 49 | |
| AC-4 | 17.3 | 21.3 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V | 22 | 25 | |
| 380V | 37 | 45 | ||
| 660V | 45 | 45 | ||
| 操作の頻度（times/h） | 電気生命 | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| 機械生命 | 3600 | 3600 | ||
| 電気生命（10000/times） | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| 機械生命（10000/times） | 600 | 600 | ||
| 装備されていたヒューズのタイプ | RT16-100 | RT16-125 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | 12~480 | |
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | （85%~110%）私達+40℃ | |
| 解放 | （20%~75%）私達-5℃ | （20%~75%）私達-5℃ | ||
| ACコイルの平均出力（VA） | 開始 | 200 | 200 | |
| 保存 | 20 | 20 | ||
| 出力効率のクラス | クラス3 | クラス3 | ||
| 熱損失（W） | 6~10 | 6~10 | ||
| 作動の時間（氏） | 終わり | 20~35 | 20~35 | |
| 壊れ目 | 8~20 | 8~20 | ||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 4~50 | 4~50 |
| 2本の棒 |
4~25 |
4~25 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 4~50 | 4~50 | |
| 2本の棒 |
4~16 |
4~16 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 4~50 | 4~50 | |
| 2本の棒 |
4~25 |
4~25 | ||
| 留まるねじサイズ | M10 | M10 | ||
| きつく締める留まるトルク（N.m）を | 4.0 | 4.0 | ||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 |
| 2本の棒 | 1~4 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | |
| 2本の棒 | 1~2.5 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | 1~4 | |
| 2本の棒 | 1~4 | 1~4 | ||
| 留まるねじサイズ | M3.5 | M3.5 | ||
| きつく締める留まるトルク（N.m）を | 0.8 | 0.8 |
||
働きおよび設置状態:
周囲の空気の温度: ≤ -5℃--+40℃
高度: ≤ 2000m;
汚染程度: クラス3
設置部門:III
保護程度:IP20
設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない
影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。
構造の特徴:
それは補助接触ブロックと他の派生的なプロダクトであるためにそして、時間のリレーおよび現在限られた接触のブロックおよび熱リレー取付けることができる;
このシリーズ接触器に、より少ない電源切れ軽量、小さい容積が長い生命および金庫および信頼性等がある;
接触器は1NO補助接触か1NC補助接触（32Aよりより少なく）、および1NO補助contact+1NCの補助接触と装備することができる（40Aよりもっと）。さらに、それはF4補助接触器のブロックと装備することができる（2blocks）;
取付けるべき使用ねじに加えて接触器は35mm （sc09~95）の標準的な取付ける柵および75mm （SC40~95）の標準的な取付ける柵によってきつく締めることができる
設置demension:
| 最高 | 最高B | 最高C | a | b | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
FAQ:
1. 私はあなたのプロダクトの価格があるでしようか。
よく歓迎された。私達に照会を送るために自由に感じなさい。24時間以内に私達の応答を得る
2. 私達はプロダクトで私達のロゴ/ウェブサイト/会社名を印刷してもいいか。
はい、OEMおよびODMは利用できる
3. 規則的な順序のための調達期間は何であるか。
順序の量のための7-15日2000pcsよりより少なく;より多くの量のために、私達はそれについて交渉してもいい。
4. 完成品を点検するか。
詰まる前の私達のproducts100%のself-inspectionそしてテスト
5。 支払の言葉はどうですか。
30%の沈殿物、B/Lのコピーに対する残りの支払のバランス。
