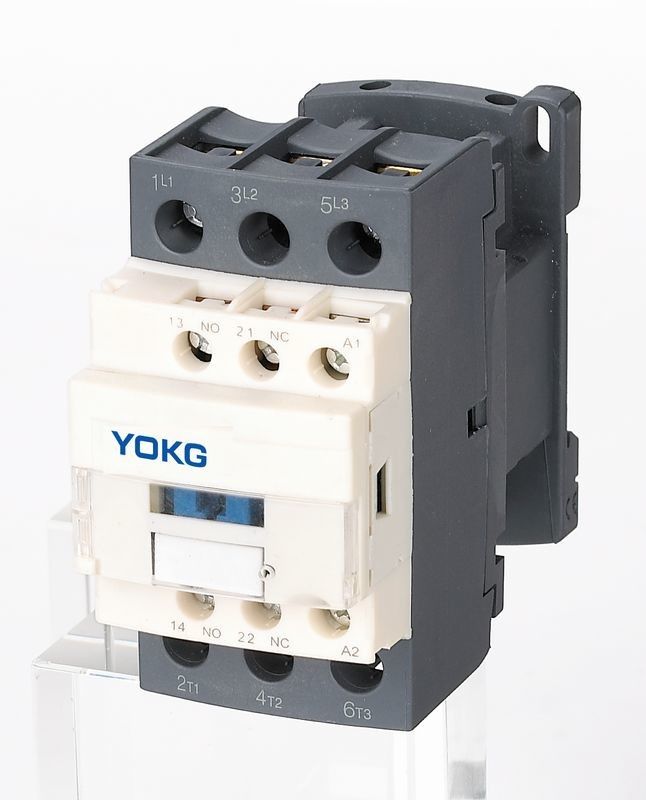

セリウムは3人のポーランド人AC接触器20A 32 Amp 40A 220V 690Vacを証明した

100PCS
MOQ
Negotiable
価格
セリウムは3人のポーランド人AC接触器20A 32 Amp 40A 220V 690Vacを証明した
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
評価される熱する流れ: 20A、25A、32A、40A
評価される絶縁材電圧: 220V、400V、690V
ポーランド人: 3
標準: IEC60947-4-1、GB14048.4
補助接触: 1NO+1NC
コイル: AC
汚染程度: クラス3
操作の範囲: -5℃ | +40 ℃
ハイライト:

セリウムは3人のポーランド人AC接触器を証明した

,

3人のポーランド人AC接触器690Vac

,

セリウム40 amp 3の棒の接触器

基本情報
起源の場所: 中国
ブランド名: YOKG
証明: CE,TUV,CB
モデル番号: SC1-09~18、SC1-25~32
お支払配送条件
パッケージの詳細: 各単位は1箱の個々の内部箱で詰まる
受渡し時間: 15daysはQTYSの発注によってまたは決まる
支払条件: L/C、D/P、T/T
供給の能力: 1ヶ月あたりの100000pcs
製品の説明

セリウムは20A 32amp 40A 220V 690Vacの3人のポーランド人AC接触器を証明した





適用:

SC1シリーズAC接触器(以下接触器)は評価される電圧690V ACまで回路50のHZか60のHZのACモーターを頻繁に壊す作成のために使用するために適している、始める及び制御する95Aまでの評価される流れをで。





このシリーズ接触器はGB 14048、IEC60947-4-1に従う



働きおよび設置状態:

♦の周囲の空気の温度:-5℃--+40℃および平均24時間以内の+35℃より多く;

♦の高度:≤ 2000m;

♦の空気状態:最も高い温度が+40℃時、空気相対湿度は50%までではないが、高湿度は低温で許可される。同類、20℃の90%の湿気。凝縮物の露は低温でいつ考慮されるべきである;

♦の汚染程度:クラス3

♦の設置部門:III

♦の保護程度:IP20

♦の設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない

♦の影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。



モデルおよび含意:

セリウムは3人のポーランド人AC接触器20A 32 Amp 40A 220V 690Vacを証明した 0



主要な変数および技術的な性能:

タイプ SC1-09 SC1-12 SC1-18 SC1-25 SC1-32
評価される暖房現在の(a) 20 20 25 32 40
評価される絶縁材電圧(v) 690
評価される影響の抵抗電圧(KV) 6
評価される作成容量 10le
評価される破損容量 8le
ポーランド人 3
補助接触 1NO + 1NC
短時間の抵抗の流れ(A) 10S 72 96 144 200 256
AC-3
評価される働く流れ(A)
220V/230V 9 12 18 25 32
380V/400V 9 12 18 25 32
660V/690V 6.5 8.9 12 18 22
段階3のAC-3容量
squirrel-cageモーター(AC-3) KW
220V/230V 2.2 3 4 5.5 7.5
380V/400V 4 5.5 7.5 11 15
660V/690V 5.5 7.5 10 15 18.5
操作の頻度(times/h) 電気生命 1200 600
機械生命 3600
AC-3電気生命(10000/times)   100 100 100 100 80
機械生命(10000/times) 1000 1000 1000 1000 800
装備されていたヒューズのタイプ RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
評価される制御供給電圧私達(V) 50/60Hz 12~480
操作の範囲 同期引込み (85%~110%)私達+40℃
解放 (20%~75%)私達-5℃
ACコイルの平均出力(VA) 開始 70 110
保存 8 11
出力効率のクラス クラス3
熱損失(W) 2~3 3~4
作動の時間(氏) 終わり 12~35
壊れ目 5~20
主要な回路の配線 風邪のない適用範囲が広いワイヤー
押すターミナル(㎟)を
1本の棒 1~4 1~4 1.5~6 1.5~10 2.5~10
2本の棒 1~4 1~4 1.5~6 1.5~6 2.5~10
風邪の適用範囲が広いワイヤー
押すターミナル(㎟)を
1本の棒 1~4 1~4 1~6 1~6 1~10
2本の棒 1~2.5 1~2.5 1~4 1~4 1.5~6
堅いワイヤー(㎟) 1本の棒 1~4 1~4 1.5~6 1.5~6 1.5~10
2本の棒 1~4 1~4 1.5~6 1.5~6 2.5~10
留まるねじサイズ   M3.5 M4
きつく締める留まるトルク(N.m)を   0.8 1.2
制御ループの配線 風邪のない適用範囲が広いワイヤー
押すターミナル(㎟)を
1本の棒 1~4 1~4 1~4 1~4 1~4
2本の棒 1~4 1~4 1~4 1~4 1~4
風邪の適用範囲が広いワイヤー
押すターミナル(㎟)を
1本の棒 1~4 1~4 1~4 1~4 1~4
2本の棒 1~2.5 1~2.5 1~2.5 1~2.5 1~2.5
堅いワイヤー(㎟) 1本の棒 1~4 1~4 1~4 1~4 1~4
2本の棒 1~4 1~4 1~4 1~4 1~4
留まるねじサイズ   M3.5
きつく締める留まるトルク(N.m)を   0.8




構造の特徴:

カバーの設計の♦、接触器によりよい安全、信頼性の特徴があり、また延長耐用年数できる

♦それは補助接触ブロックと他の派生的なプロダクトであるためにそして、時間のリレーおよび現在限られた接触のブロックおよび熱リレー取付けることができる;

♦にこのシリーズ接触器、より少ない電源切れ軽量、小さい容積が長い生命および金庫および信頼性等がある;

♦は1NO補助接触か1NC補助接触(32Aよりより少なく)、および1NO補助contact+1NCの補助接触と接触器装備することができる(40Aよりもっと)。さらに、それはF4補助接触器のブロックと装備することができる(2blocks);

取付けるべき使用ねじ接触器に加える♦は35mm (SC1-09~95)の標準的な取付ける柵および75mm (SC1-40~95)の標準的な取付ける柵によってきつく締めることができる





設置次元:

タイプ 最高 最高B 最高C a b
SC1-09~18 45 77 86 35 50/60 4.5
SC1-25~32 45 85 92 35 60/70 4.5
SC1-40~65 75 127 119 40 100/110 6.5
SC1-80~95 85 127 130 40 100/110 6.5


セリウムは3人のポーランド人AC接触器20A 32 Amp 40A 220V 690Vacを証明した 1セリウムは3人のポーランド人AC接触器20A 32 Amp 40A 220V 690Vacを証明した 2
