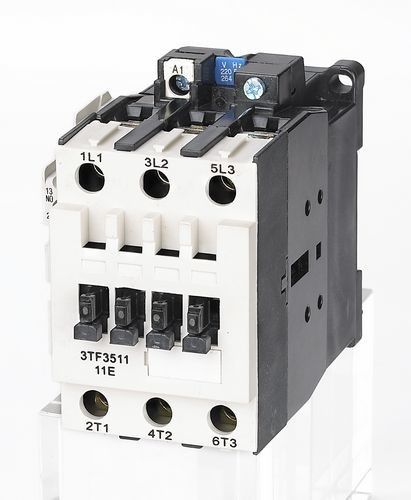

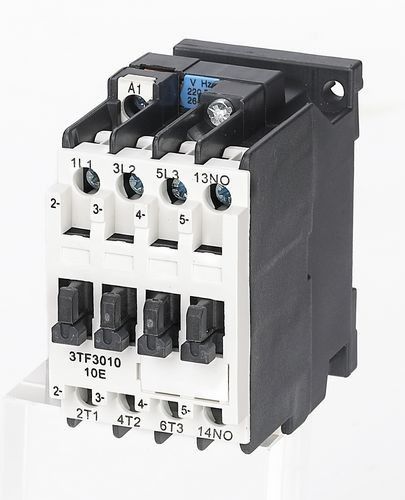

20A、30Aの55A 3ポーランド人220V AC接触器
適用:
SFCシリーズAC接触器（以下接触器）は評価される電圧690V ACまで回路で690Vの50のHZか60のHZ、評価される絶縁材電圧、およびAC-3アプリケ−ション タイプの評価される定常電圧380Vで9Aからの475Aに評価される流れ使用するために適して、回路の長距離の関係そして破損のために使用される。接触器はACモーターの頻繁な開始そして制御で適している。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
主要な変数および技術的な性能:
| タイプ | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| 評価される暖房現在の（a） | 20 | 20 | 30 | 30 | 55 | 55 | ||
| 評価される絶縁材電圧（v） | 690 | |||||||
| 評価される影響の抵抗電圧（KV） | 6 | |||||||
| 評価される作成容量 | 10le | |||||||
| 評価される破損容量 | 8le | |||||||
| ポーランド人 | 3 | |||||||
| 補助接触 | NO/NC | NO/NC | NO+NC | NO+NC | NO+NC | NO+NC | ||
| 短時間の抵抗の流れ（A） | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
評価される働く流れ（A） |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| 制御可能なモーター力（KW） 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| 操作の頻度（times/h） | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 電気生命（10000/times） | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 機械生命（10000/times） | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| 引き付けるコイルの定常電圧の許容（AC）を | （85%~110%）私達+40℃ | |||||||
| コイルのパワー消費量の誘致 | 保存（VA） | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| 積み込み（VA） | 68 | 68 | 68 | 68 | 101 | 101 | ||
| 補助接触の慣習的な熱流れ（A） | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助接触の評価される絶縁材電圧（v） | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助接触によって評価される働く現在の（a） | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
働きおよび設置状態:
♦の周囲の空気の温度:-5℃--+40℃および平均24時間以内の+35℃より多く;
♦の高度:≤ 2000m;
♦の空気状態:最も高い温度が+40℃時、空気相対湿度は50%までではないが、高湿度は低温で許可される。同類、20℃の90%の湿気。凝縮物の露は低温でいつ考慮されるべきである;
♦の汚染程度:クラス3
♦の設置部門:III
♦の保護程度:IP20
♦の設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない
♦の影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。
構造の特徴:
感電に対する♦の安全設計、より安全、信頼できる
♦は小さい容積、軽量の、アークの部屋の特徴、小さい電気アークの間隔囲まれている
アーク消灯の構造が新しい、接触の摩耗♦は長い電気生命と小さい、
♦磁石の操作ことよい信頼性、抵抗力がある影響、疲労の等重要な利点のような多くの利点
出現および設置次元:
設置次元:
| タイプ | 最高 | 最高B | 最高C | a | b | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
