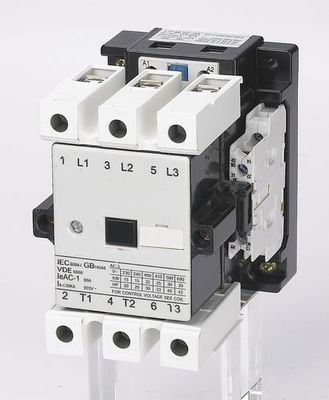

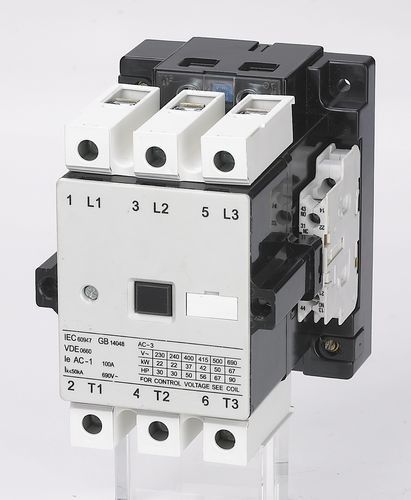

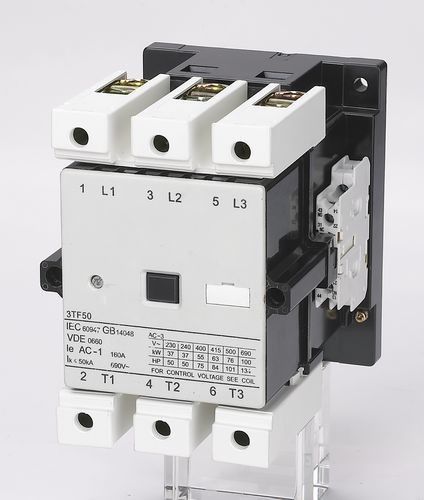

80A 90amp 100 amp 160A AC接触器3のポーランド人の電気接触器
適用:
SFCシリーズAC接触器（以下接触器）は評価される電圧690V ACまで回路で690Vの50のHZか60のHZ、評価される絶縁材電圧、およびAC-3アプリケ−ション タイプの評価される定常電圧380Vで9Aからの475Aに評価される流れ使用するために適して、回路の長距離の関係そして破損のために使用される。接触器はACモーターの頻繁な開始そして制御で適している。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
主要な変数および技術的な性能:
| タイプ | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 評価される暖房現在の（a） | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 評価される絶縁材電圧（v） | 690 | |||||||
| 評価される影響の抵抗電圧（KV） | 6 | |||||||
| 評価される作成容量 | 10le | |||||||
| 評価される破損容量 | 8le | |||||||
| ポーランド人 | 3 | |||||||
| 補助接触 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 短時間の抵抗の流れ（A） | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
評価される働く流れ（A） |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 制御可能なモーター力（KW） 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 操作の頻度（times/h） | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 電気生命（10000/times） | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 機械生命（10000/times） | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 引き付けるコイルの定常電圧の許容（AC）を | （85%~110%）私達+40℃ | |||||||
| コイルのパワー消費量の誘致 | 保存（VA） | 17 | 17 | 32 | 32 | 39 | 39 | |
| 積み込み（VA） | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 補助接触の慣習的な熱流れ（A） | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助接触の評価される絶縁材電圧（v） | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助接触によって評価される働く現在の（a） | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
働きおよび設置状態:
♦の周囲の空気の温度:-5℃--+40℃および平均24時間以内の+35℃より多く;
♦の高度:≤ 2000m;
♦の空気状態:最も高い温度が+40℃時、空気相対湿度は50%までではないが、高湿度は低温で許可される。同類、20℃の90%の湿気。凝縮物の露は低温でいつ考慮されるべきである;
♦の汚染程度:クラス3
♦の設置部門:III
♦の保護程度:IP20
♦の設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない
♦の影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。
構造の特徴:
感電に対する♦の安全設計、より安全、信頼できる
♦は小さい容積、軽量の、アークの部屋の特徴、小さい電気アークの間隔囲まれている
アーク消灯の構造が新しい、接触の摩耗♦は長い電気生命と小さい、
♦磁石の操作ことよい信頼性、抵抗力がある影響、疲労の等重要な利点のような多くの利点
♦に接触2組のノーマル・オープンがあり、さらに近い補助接触それは取付けられた補助接触である場合もある
♦は35mmの標準的な取付ける柵によって長くきつく締まることができるねじ、接触器によってきつく締まるために除外する
出現および設置次元:
設置次元:
| タイプ | 最高 | 最高B | 最高C | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
