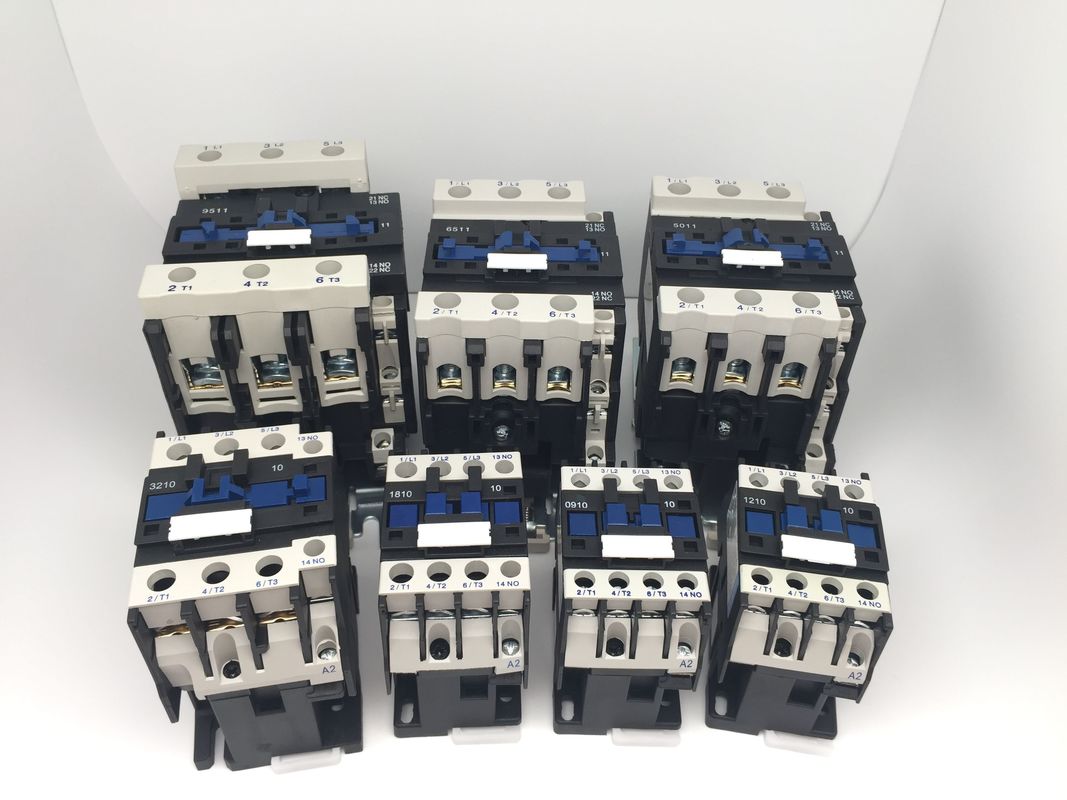

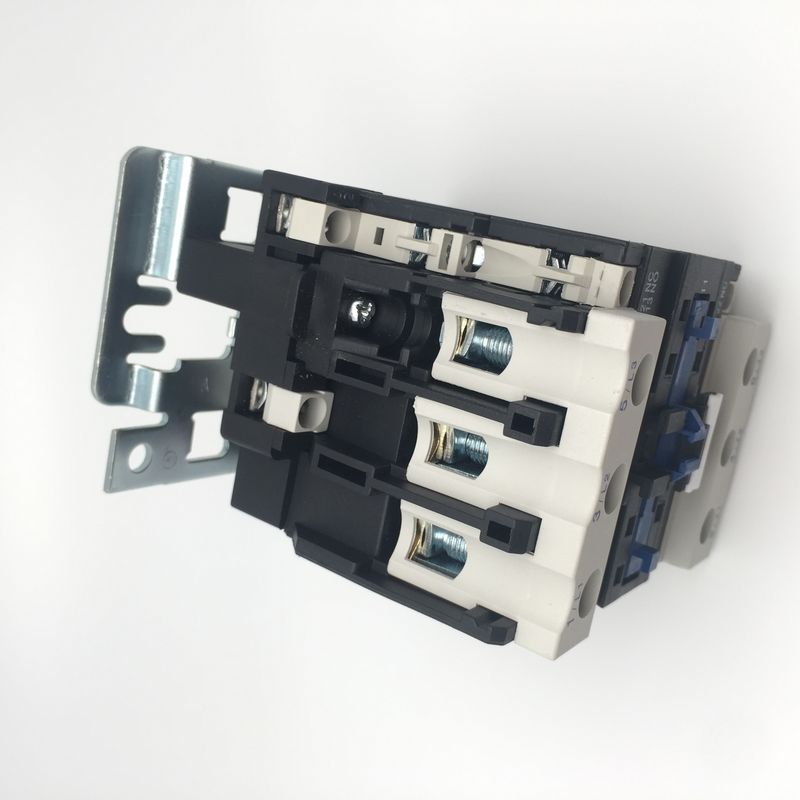

OEM ODM AC 3段階の接触器40A 220v 380 Vacの磁気接触器
特徴:
このプロダクトは完全なプラスチック急で適当な構造によってなされ、プラスチックの伸縮性自体を利用する。 それはねじおよび特別な用具が取付けるか、または降りることを必要としない仕事および時間および材料救う。
、タイマーの遅れ及び機械連結装置等補助接触のブロックと結合されてのそれは遅れの接触器、機械連結の接触器になる。 熱リレーによって、それは電磁石の始動機に結合される。
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC25 | ||
| 評価される暖房現在の（a） | 40 | ||
| 評価される絶縁材電圧（v） | 690 | ||
| 評価される影響の抵抗電圧（KV） | 6 | ||
| 評価される作成容量 | 10le | ||
| 評価される破損容量 | 8le | ||
| ポーランド人 | 3 | ||
| 補助接触 | NO/NC | ||
| 短時間の抵抗の流れ（A） | 10S | 200 | |
| 評価される働く流れ（A） | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| 操作の頻度（times/h） | 電気生命 | AC-3 | 600 |
| AC-4 | 300 | ||
| 機械生命 | 3600 | ||
| 電気生命（10000/times） | AC-3 | 100 | |
| AC-4 | 20 | ||
| 機械生命（10000/times） | 1000 | ||
| 装備されていたヒューズのタイプ | RT16-40 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | |
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | |
| 解放 | （20%~75%）私達-5℃ | ||
| ACコイルの平均出力（VA） | 開始 | 110 | |
| 保存 | 11 | ||
| 出力効率のクラス | クラス3 | ||
| 熱損失（W） | 3~4 | ||
| 作動の時間（氏） | 終わり | 12~25 | |
| 壊れ目 | 5~20 | ||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1.5~10 |
| 2本の棒 | 1.5~6 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~6 | |
| 2本の棒 |
1~4 |
||
| 堅いワイヤー（㎟） | 1本の棒 | 1.5~6 | |
| 2本の棒 |
1.5~6 |
||
| 留まるねじサイズ | M4 | ||
| きつく締める留まるトルク（N.m）を | 1.2 | ||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 |
| 2本の棒 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | |
| 2本の棒 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | |
| 2本の棒 | 1~4 | ||
| 留まるねじサイズ | M3.5 | ||
| きつく締める留まるトルク（N.m）を | 0.8 |
||
| 取付け | 喧騒柵またはねじ取付け |
| 証明 | セリウム、CB、TUV |
| 標準 | IEC 60947-1、IEC 60947-4-1 |
| Machanicalの生命 | 1000 |
| 操作の頻度 | 300-1200回/時間 |
| 周囲温度 | -5℃~+40℃ |
| ワイヤーで縛る容量（mm）を | 1.5-35 |
| 高度 | ≤ 2000m |
| 保護程度 | IP20 |
| 、時間のリレーおよび現在限られた接触のブロックおよび熱リレーは補助接触ブロックと取付けることができる | |
| 小さい容積、軽量、より少ない電源切れ、長い生命および安全および信頼性 | |
| 1NO補助接触か1NC補助接触（32Aよりより少なく）、および1NO補助contact+1NCの補助接触と装備することができる（40Aよりもっと）。さらに、それはF4補助接触器のブロックと装備することができる（2blocks） | |
設置次元:
| 最高 | 最高B | 最高C | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
