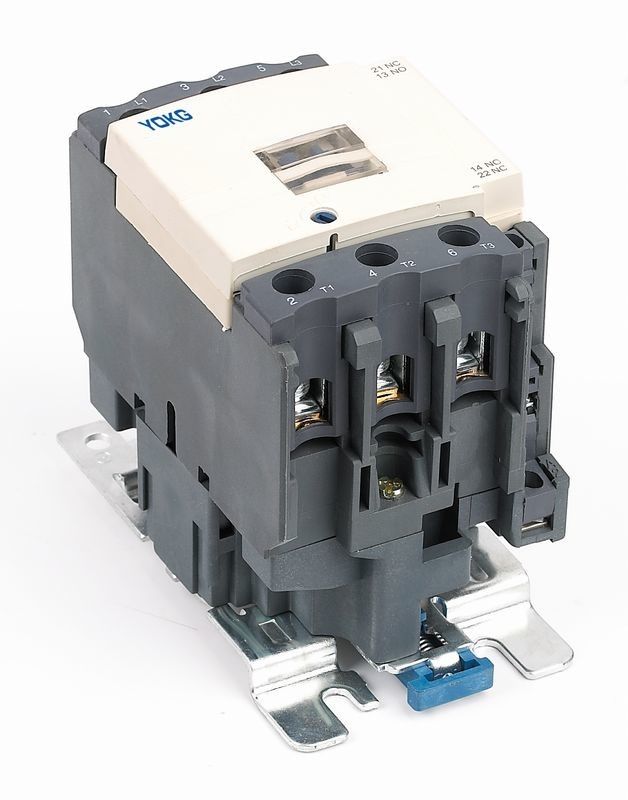

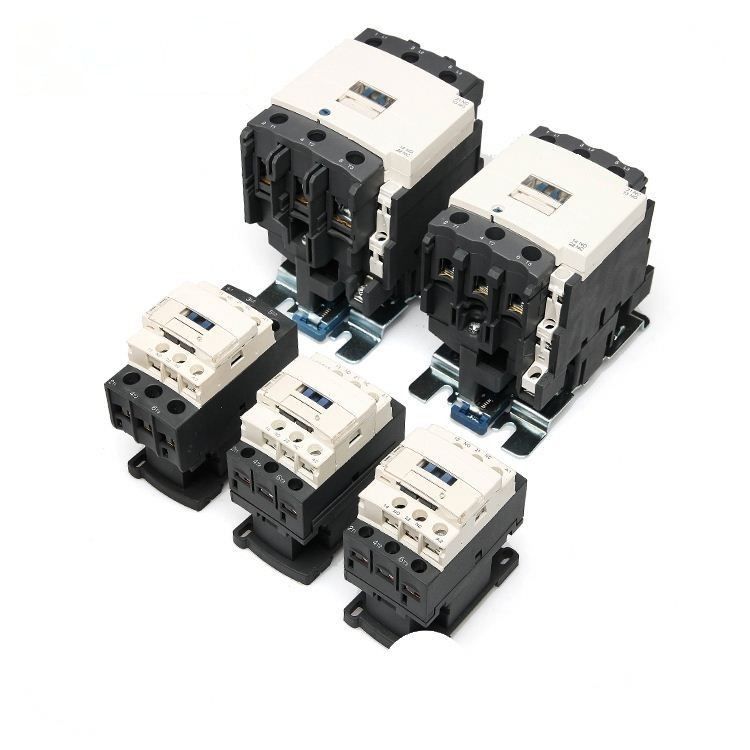

3ポーランド人の20A 25A 32A 40Aの3段階AC接触器1NO+1NC
Genaralの細部:
| 取付け | 喧騒柵かねじ |
| 証明書 | セリウムのCB TUV |
| 標準 | IEC 60947-1、IEC 60947-4-1 |
| 評価される頻度 | 50 Hz/60Hz |
| 評価される流れ | 95Aまで |
| 保護程度 | IP20 |
|
設置部門 |
III |
| 周囲温度 | -5℃--+40℃ |
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| 評価される暖房現在の（a） | 20 | 20 | 25 | 32 | 40 | ||
| 評価される絶縁材電圧（v） | 690 | ||||||
| 評価される影響の抵抗電圧（KV） | 6 | ||||||
| 評価される作成容量 | 10le | ||||||
| 評価される破損容量 | 8le | ||||||
| ポーランド人 | 3 | ||||||
| 補助接触 | 1NO + 1NC | ||||||
| 短時間の抵抗の流れ（A） | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 評価される働く流れ（A） |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 操作の頻度（times/h） | 電気生命 | 1200 | 600 | ||||
| 機械生命 | 3600 | ||||||
| AC-3電気生命（10000/times） | 100 | 100 | 100 | 100 | 80 | ||
| 機械生命（10000/times） | 1000 | 1000 | 1000 | 1000 | 800 | ||
| 装備されていたヒューズのタイプ | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | |||||
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | |||||
| 解放 | （20%~75%）私達-5℃ | ||||||
| ACコイルの平均出力（VA） | 開始 | 70 | 110 | ||||
| 保存 | 8 | 11 | |||||
| 出力効率のクラス | クラス3 | ||||||
| 熱損失（W） | 2~3 | 3~4 | |||||
| 作動の時間（氏） | 終わり | 12~35 | |||||
| 壊れ目 | 5~20 | ||||||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
| 2本の棒 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
| 2本の棒 | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
| 2本の棒 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
| 留まるねじサイズ | M3.5 | M4 | |||||
| きつく締める留まるトルク（N.m）を | 0.8 | 1.2 | |||||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 留まるねじサイズ | M3.5 | ||||||
| きつく締める留まるトルク（N.m）を | 0.8 | ||||||
構造の特徴:
♦のカバーの設計、よりよい安全、信頼性および延長耐用年数
♦は補助接触ブロックと他の派生的なプロダクトであるためにそして、時間のリレーおよび現在限られた接触のブロックおよび熱リレー取付けることができる;
♦、より少ない電源切れ軽量、小さい容積長い生命および金庫および信頼性等;
♦は1NO補助接触か1NC補助接触（32Aよりより少なく）、および1NO補助contact+1NCの補助接触と装備することができる（40Aよりもっと）。さらに、それはF4補助接触器のブロックと装備することができる（2blocks）;
取付けるべき使用ねじ接触器に加える♦は35mm （SC1-09~95）の標準的な取付ける柵および75mm （SC1-40~95）の標準的な取付ける柵によってきつく締めることができる
出現および設置次元:
設置次元:
| タイプ | 最高 | 最高B | 最高C | a | b | ∅ |
| SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
