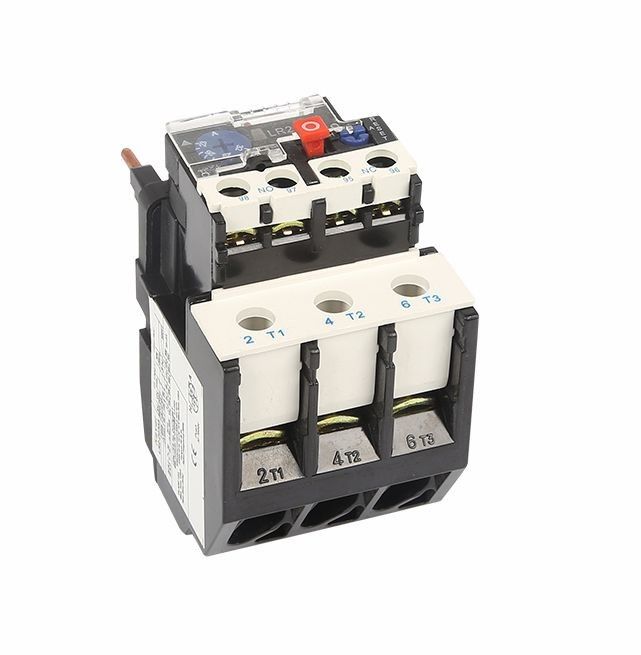

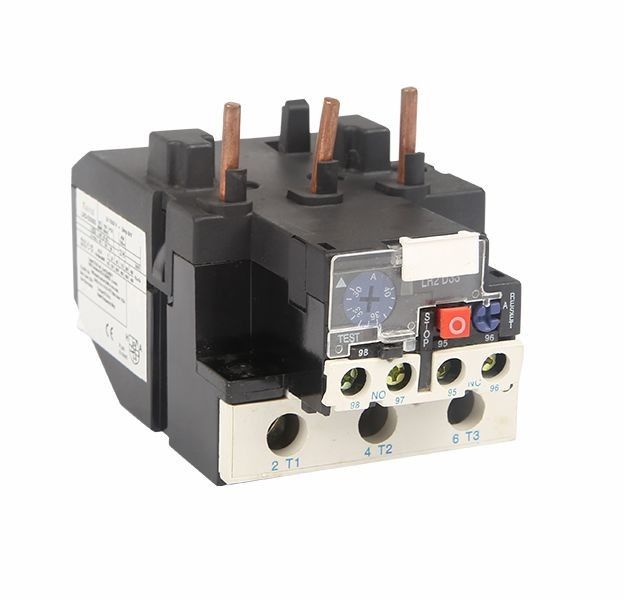

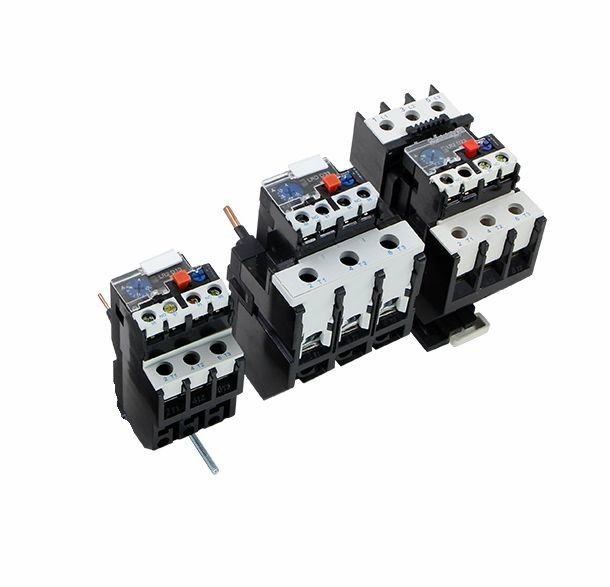

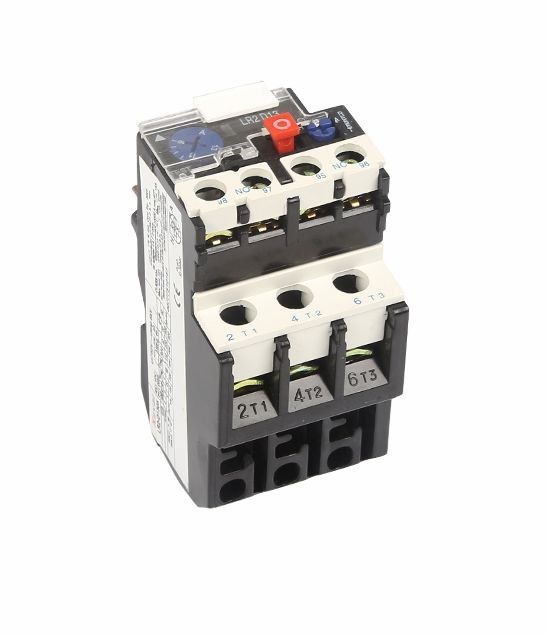

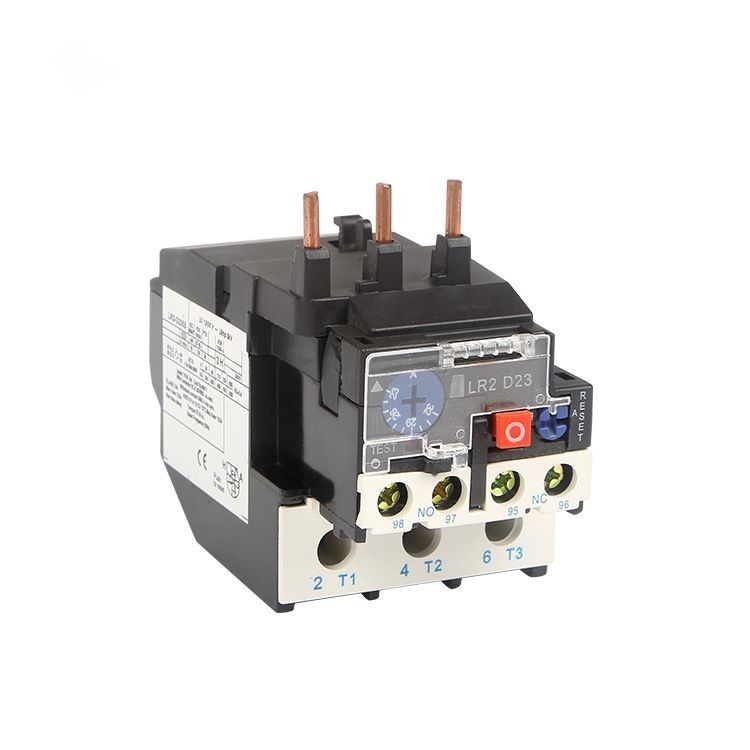

頻度50 60hzつまずきのレベル25aモーター積み過ぎの保護リレー
適用:
LR2-Dシリーズ熱リレーは50Hzの回路で使用することができるまたは電動機が積み過ぎのとき60Hzの評価される絶縁材電圧660Vは、段階の壊れ目を保護するための現在の0.1-93Aを評価した。
リレーは別のメカニズムおよび温度修正を備えていたり及びLC1-DシリーズAC接触器でplugedできる。それは世界の九十年代の最先端の熱リレーである。
主要な回路のA.Fundamental変数
（a）.Ratedの絶縁材の電圧660V。
現在の25,36,93Aを別に働かせる（b）.Rated。
評価される配置の流れおよび設定の（c）.Theの調整装置のシール。
熱部品の（d）.Current （リスト1）を見なさい
B.Auxiliary回路
（a）.Thereは1組の電気絶縁材が付いているおよびN/Cの接触である。
（b）.Ratedの絶縁材の電圧500V。
（c）.Ratedの頻度50-60Hz。
（d）.Useのグループ、評価される定常電圧は、熱現在および評価される流れを任命する。
動きの特徴:三相バランスの動きの時間
| いいえ | 設定の流れの時 | 動きの時間 | 開始の状態 | 周囲温度 | ||
| 1 | 1.05 | >2h | 冷たい状態 | 20±5oC | ||
| 2 | 1.2 | <2h> | 熱国家（No.1テストの後で） | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | 冷たい状態 | |
| 10 | 4s< Tp=""> | >63A | ||||
段階負けた動きの特徴
| いいえ | 設定の流れの時 | 動きの時間 | 開始の状態 | Ambienttemperature | |
| 何れかの2段階 | 別の段階 | ||||
| 1 | 1.0 | 0.9 | >2h | 冷たい状態 | 20±5oC |
| 2 | 1.15 | 0 | <2h> | 熱国家（No.1テストの後で） |
|
| タイプ | 数 | 範囲（a）の配置 | 接触器のため |
| LR2-D13 | 1301 | 0.1~0.16 | CJX2-09~32 |
| 1302 | 0.16~0.25 | CJX2-09~32 | |
| 1303 | 0.25~0.4 | CJX2-09~32 | |
| 1304 | 0.4~0.63 | CJX2-09~32 | |
| 1305 | 0.63~1 | CJX2-09~32 | |
| 1306 | 1~1.6 | CJX2-09~32 | |
| 1307 | 1.6~2.5 | CJX2-09~32 | |
| 1308 | 2.5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~8 | CJX2-09~32 | |
| 1314 | 7~10 | CJX2-09~32 | |
| 1316 | 9~13 | CJX2-09~32 | |
| 1321 | 12~18 | CJX2-09~32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | CJX2-09~32 |
| 2355 | 30~40 | CJX2-09~32 | |
| LR2-D33 | 3322 | 17~25 | CJX2-09~32 |
| 3353 | 23~32 | CJX2-09~32 | |
| 3355 | 30~40 | CJX2-09~32 | |
| 3357 | 37~50 | CJX2-09~32 | |
| 3359 | 48~65 | CJX2-09~32 | |
| 3361 | 55~70 | CJX2-09~32 | |
| 3363 | 63~80 | CJX2-09~32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | CJX2-95~115 | |
| 4369 | 110~140 | CJX2-115 |
| タイプ | 熱リレーの評価される働く流れ | 熱部品 | ||
| 評価される現在（A） |
の評価されるまたはスケール 評価される現在の（a） |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
