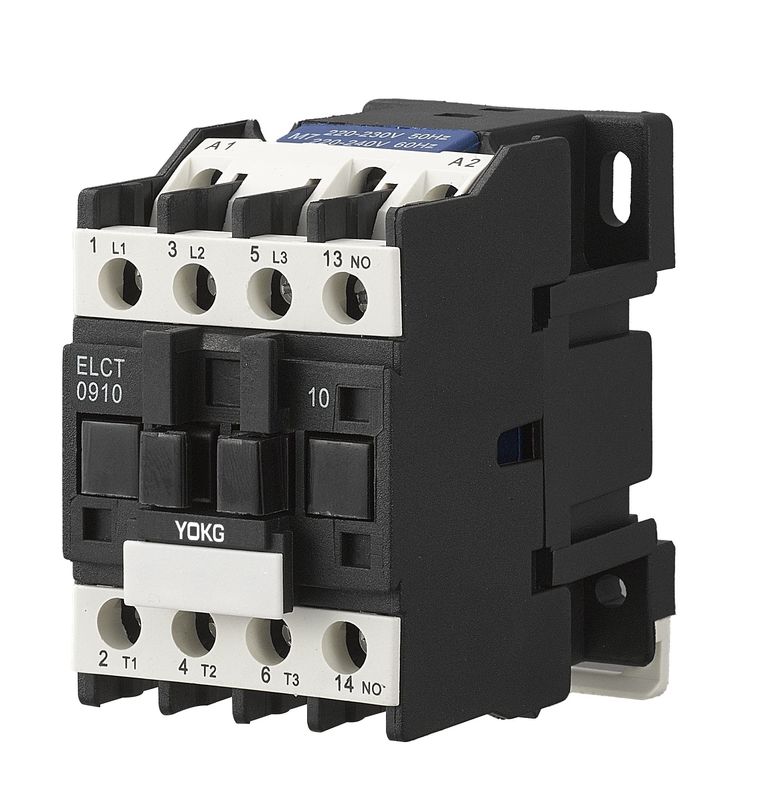

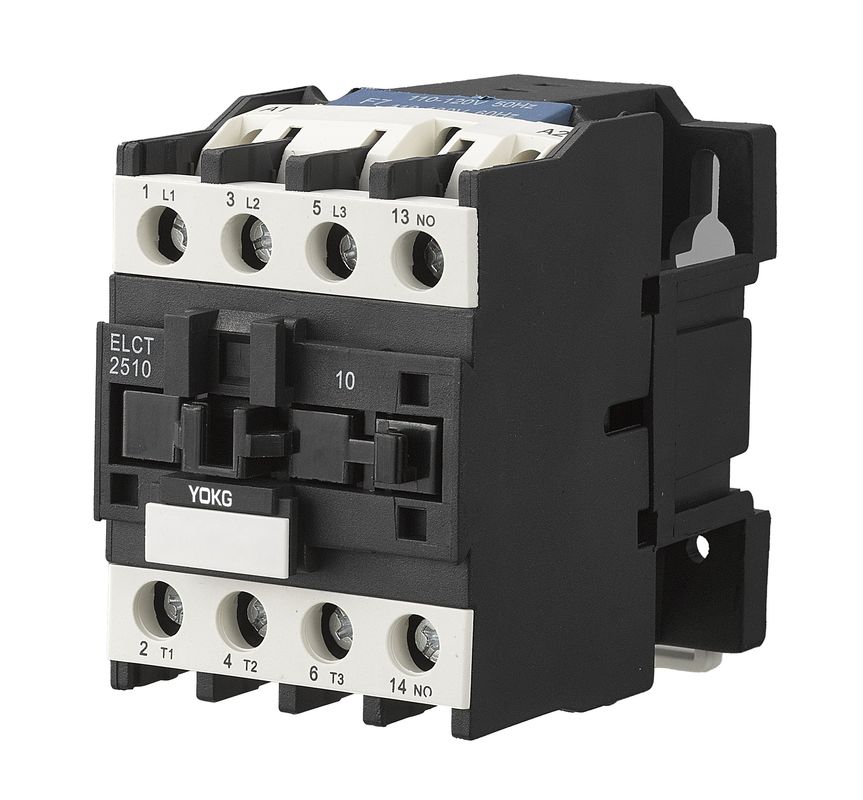

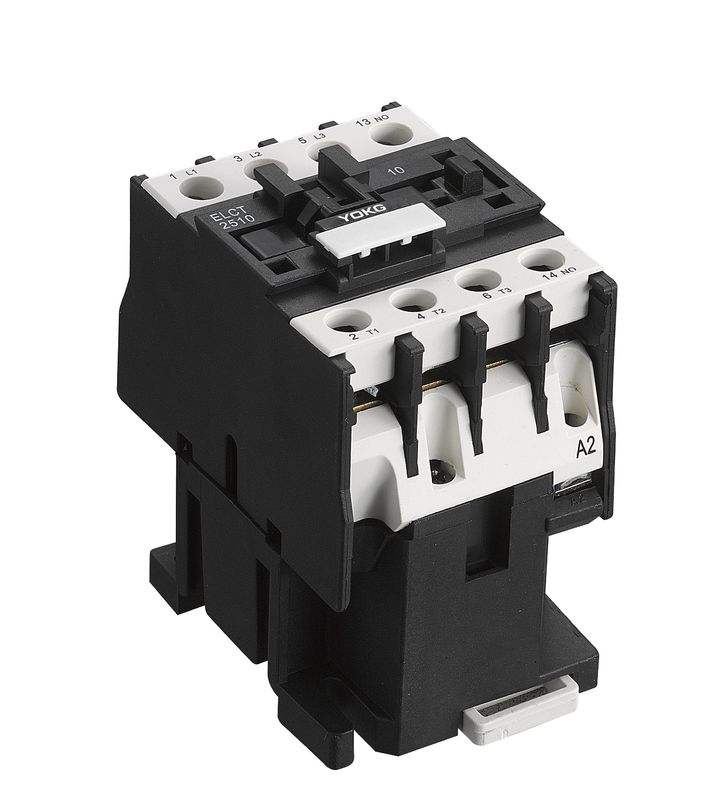

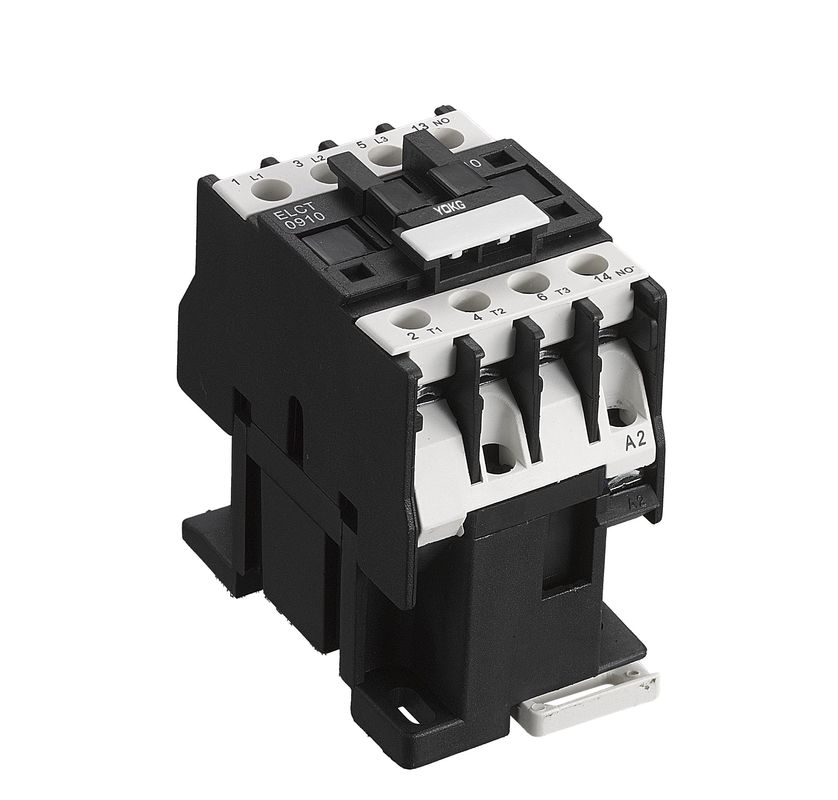

4pole AC接触器3P 50A 690Vの1NOか1NC電気接触器スイッチ50hz 60hz
適用:
SCシリーズAC接触器（以下接触器）は評価される電圧690V ACまで回路50のHZか60のHZのACモーターを頻繁に壊す作成のために使用するために適している、始める及び制御する95Aまでの評価される流れをで。熱リレーによって結合されて、それは積み過ぎ回路を保護するための電磁石の始動機になる。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
概要:
周囲の空気の温度:≤-5℃--+40℃
高度:≤ 2000m;
汚染程度:クラス3
設置部門:III
保護程度:IP20
特徴:小さい容積、軽量、より少ない電源切れ、長い生命、金庫および信頼性
適用:補助接触ブロック、時間のリレー、現在限られた接触のブロック、熱リレー、等。
取付け:35mmの喧騒の柵（SC09~95）、75MMのdil柵（SC40~95）、ねじ
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC25 | ||
| 評価される暖房現在の（a） | 40 | ||
| 評価される絶縁材電圧（v） | 690 | ||
| 評価される影響の抵抗電圧（KV） | 6 | ||
| 評価される作成容量 | 10le | ||
| 評価される破損容量 | 8le | ||
| ポーランド人 | 3 | ||
| 補助接触 | NO/NC | ||
| 短時間の抵抗の流れ（A） | 10S | 200 | |
| 評価される働く流れ（A） | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| 操作の頻度（times/h） | 電気生命 | AC-3 | 600 |
| AC-4 | 300 | ||
| 機械生命 | 3600 | ||
| 電気生命（10000/times） | AC-3 | 100 | |
| AC-4 | 20 | ||
| 機械生命（10000/times） | 1000 | ||
| 装備されていたヒューズのタイプ | RT16-40 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | |
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | |
| 解放 | （20%~75%）私達-5℃ | ||
| ACコイルの平均出力（VA） | 開始 | 110 | |
| 保存 | 11 | ||
| 出力効率のクラス | クラス3 | ||
| 熱損失（W） | 3~4 | ||
| 作動の時間（氏） | 終わり | 12~25 | |
| 壊れ目 | 5~20 | ||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1.5~10 |
| 2本の棒 | 1.5~6 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~6 | |
| 2本の棒 | 1~4 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1.5~6 | |
| 2本の棒 | 1.5~6 | ||
| 留まるねじサイズ | M4 | ||
| きつく締める留まるトルク（N.m）を | 1.2 | ||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 |
| 2本の棒 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | |
| 2本の棒 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | |
| 2本の棒 | 1~4 | ||
| 留まるねじサイズ | M3.5 | ||
| きつく締める留まるトルク（N.m）を | 0.8 |
||
設置次元:
| 最高 | 最高B | 最高C | a | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
なぜ私達を選びなさいか:
a. あなたの尋ねる24就業時間に答えなさい。
b.技術的な、専門の指導。
c.最もよい質および最もよい価格。
私達は優秀なプロダクトを維持し、100%の顧客満足のために努力する。よいフィードバックはあなたののために非常に重要、私達歓迎するである
商品および私達のサービスの親切な提案かフィードバック。
FAQ:
1. 私はあなたのプロダクトの価格があるでしようか。
よく歓迎された。私達に照会を送るために自由に感じなさい。24時間以内に私達の応答を得る
2. 私達はプロダクトで私達のロゴ/ウェブサイト/会社名を印刷してもいいか。
はい、OEMおよびODMは利用できる
3. 規則的な順序のための調達期間は何であるか。
順序の量のための7-15日2000pcsよりより少なく;より多くの量のために、私達はそれについて交渉してもいい
4. 完成品を点検するか。
詰まる前の私達のproducts100%のself-inspectionそしてテスト
5. 支払の言葉はどうですか。
30%の沈殿物、B/Lのコピーに対する残りの支払のバランス
