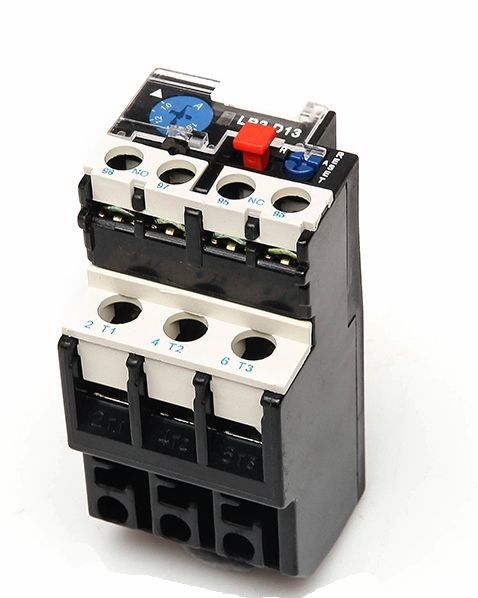

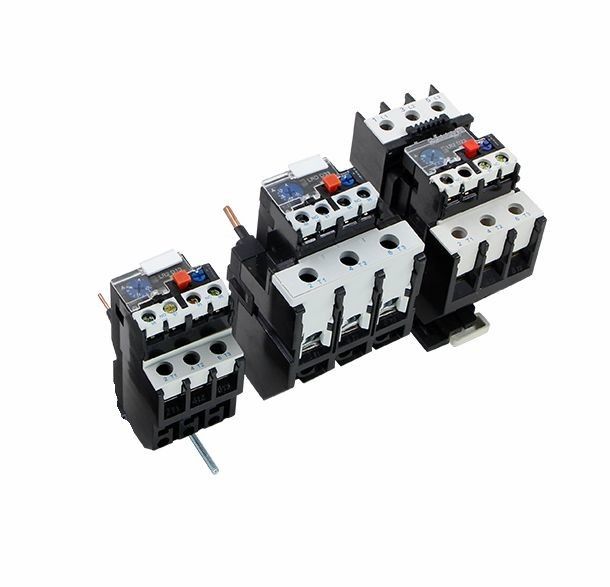

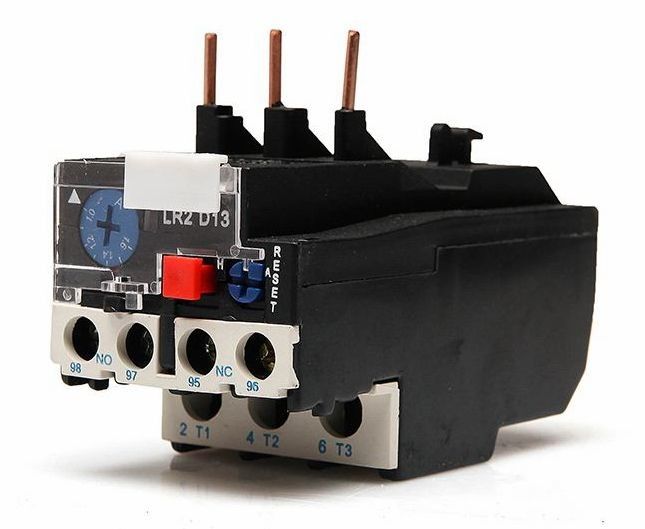

LR2保護積み過ぎのThernalのリレー25A 36A 93A 240ボルトの電気スイッチ
適用:
LR2-Dシリーズ熱リレーは50Hzの回路で使用することができるまたは電動機が積み過ぎのとき60Hzの評価される絶縁材電圧660Vは、段階の壊れ目を保護するための現在の0.1-93Aを評価した。
リレーは別のメカニズムおよび温度修正を備えていたり及びHC-DシリーズAC接触器でplugedできる。それは世界の九十年代の最先端の熱リレーである。
指定:
*主要な回路の基本的な変数
*評価される絶縁材電圧660V
*評価される働く現在の25,36,93A別に
*評価される配置の流れおよび設定の調整装置のシール
*熱部品の流れ
*補助回路
* 1組の電気絶縁材が付いているおよびNCの接触がない
*評価される頻度50-60Hz
*グループ、評価される定常電圧を使用しなさい、熱現在および評価される流れを任命しなさい
動きの特徴:三相バランスの動きの時間
| いいえ | 設定の流れの時 | 動きの時間 | 開始の状態 | 周囲温度 | ||
| 1 | 1.05 | >2h | 冷たい状態 | 20±5oC | ||
| 2 | 1.2 | <2h> | 熱国家（No.1テストの後で） | |||
| 3 | 1.5 | <4min> | ||||
| 4 | 7.2 | 10A | 2s< Tp=""> | ≤63A | 冷たい状態 | |
| 10 | 4s< Tp=""> | >63A | ||||
段階負けた動きの特徴
| いいえ | 設定の流れの時 | 動きの時間 | 開始の状態 | Ambienttemperature | |
| 何れかの2段階 | 別の段階 | ||||
| 1 | 1.0 | 0.9 | >2h | 冷たい状態 | 20±5oC |
| 2 | 1.15 | 0 | <2h> | 熱国家（No.1テストの後で） |
|
| タイプ | 数 | 範囲（A）の配置 | Contavtorのため |
| LR2-D13 | 1301 | 0.10|0.16 | CJX2-09~32 |
| 1302 | 0.16|0.25 | CJX2-09~32 | |
| 1303 | 0.25|0.40 | CJX2-09~32 | |
| 1304 | 0.40|0.63 | CJX2-09~32 | |
| 1305 | 0.63|1 | CJX2-09~32 | |
| 1306 | 1|1.6 | CJX2-09~32 | |
| 1307 | 1.6|2.5 | CJX2-09~32 | |
| 1308 | 2.5|4 | CJX2-09~32 | |
| 1310 | 4|6 | CJX2-09~32 | |
| 1312 | 5.5|8 | CJX2-12~32 | |
| 1314 | 7|10 | CJX2-18~32 | |
| 1316 | 9|13 | CJX2-25~32 | |
| 1321 | 12|18 | CJX2-25~32 | |
| 1322 | 17|25 | CJX2-32 |
