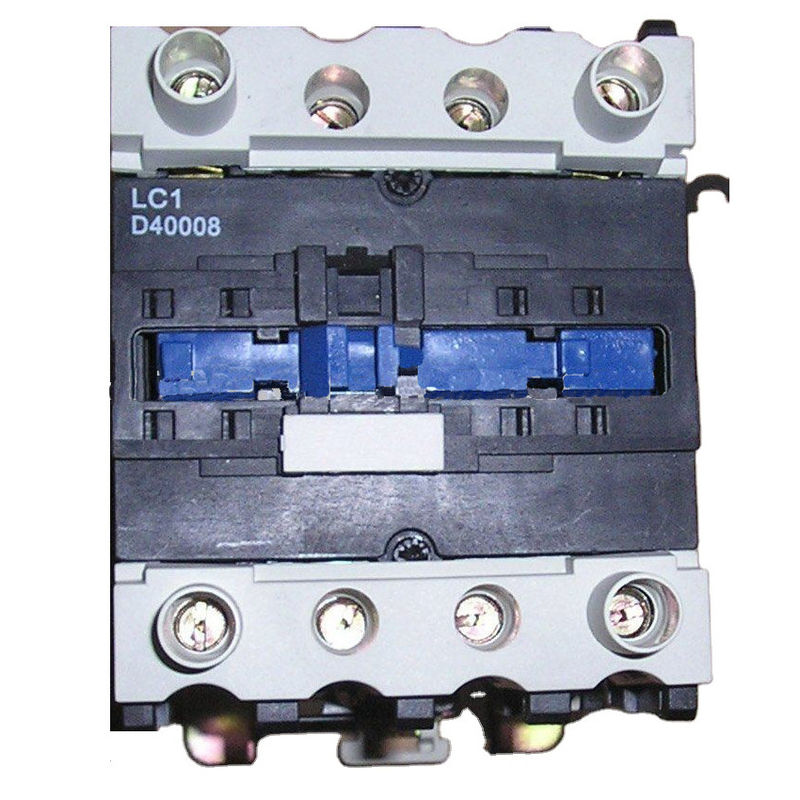

4P 40Amp D40008 AC接触器380V 660 Vacの磁気接触器
適用:
SCシリーズAC接触器(以下接触器)は評価される電圧690V ACまで回路50のHZか60のHZのACモーターを頻繁に壊す作成のために使用するために適している、始める及び制御する95Aまでの評価される流れをで。熱リレーによって結合されて、それは積み過ぎ回路を保護するための電磁石の始動機になる。
このシリーズ接触器はGB 14048、IEC60947-4-1に従う
概要:
商標 | YOKG | モデルいいえ。 | SCシリーズ |
指定 | 共通のタイプAC接触器 | 現在 | 20/32/40/50/60/80/110 A |
評価される頻度 | 50Hz/60Hz | コイルの電圧 | 24V 36V 110V 220V 380V 660V |
操作の頻度 | 1200回/時間 | 周囲温度 | -5℃--+40℃ |
高度 | ≤2000M | 能力をワイヤーで縛ること | 6 m㎡ |
IPの等級 | IP20 | 証明書 | セリウム、TUVのCB |
取付け | 喧騒柵またはねじ取付け | 標準 | IEC 60947-1、IEC 60947-4-1 |
モデルおよび含意:
主要な変数および技術的な性能:
タイプ | SC25 | ||
評価される暖房現在の(a) | 40 | ||
評価される絶縁材電圧(v) | 690 | ||
評価される影響の抵抗電圧(KV) | 6 | ||
評価される作成容量 | 10le | ||
評価される破損容量 | 8le | ||
ポーランド人 | 3 | ||
補助接触 | NO/NC | ||
短時間の抵抗の流れ(A) | 10S | 200 | |
評価される働く流れ(A) | 380V | AC-3 | 25 |
AC-4 | 8.5 | ||
660V | AC-3 | 18 | |
AC-4 | 4.4 | ||
段階3のAC-3容量 squirrel-cageモーター(AC-3) KW |
220V | 5.5 | |
380V | 11 | ||
660V | 15 | ||
操作の頻度(times/h) | 電気生命 | AC-3 | 600 |
AC-4 | 300 | ||
機械生命 | 3600 | ||
電気生命(10000/times) | AC-3 | 100 | |
AC-4 | 20 | ||
機械生命(10000/times) | 1000 | ||
装備されていたヒューズのタイプ | RT16-40 | ||
評価される制御供給電圧私達(V) | 50/60Hz | 12~480 | |
操作の範囲 | 同期引込み | (85%~110%)私達+40℃ | |
解放 | (20%~75%)私達-5℃ | ||
ACコイルの平均出力(VA) | 開始 | 110 | |
保存 | 11 | ||
出力効率のクラス | クラス3 | ||
熱損失(W) | 3~4 | ||
作動の時間(氏) | 終わり | 12~25 | |
壊れ目 | 5~20 | ||
主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1.5~10 |
2本の棒 | 1.5~6 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~6 | |
2本の棒 |
1~4 |
||
堅いワイヤー(㎟) | 1本の棒 | 1.5~6 | |
2本の棒 |
1.5~6 |
||
留まるねじサイズ | M4 | ||
きつく締める留まるトルク(N.m)を | 1.2 | ||
制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 |
2本の棒 | 1~4 | ||
風邪の適用範囲が広いワイヤー 押すターミナル(㎟)を |
1本の棒 | 1~4 | |
2本の棒 | 1~2.5 | ||
堅いワイヤー(㎟) | 1本の棒 | 1~4 | |
2本の棒 | 1~4 | ||
留まるねじサイズ | M3.5 | ||
きつく締める留まるトルク(N.m)を | 0.8 |
設置次元:
最高 | 最高B | 最高C | a | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4.5 |
証明書:
パッキングおよび配達:
なぜ私達を選びなさいか:
---------------------------------------------
a. 24就業時間のあなたの照会を答えなさい。
b.技術的な、専門の指導。
c.最もよい質および最もよい価格。
私達は優秀なプロダクトを維持し、100%の顧客満足のために努力する。よいフィードバックは非常に重要である、私達は商品および私達のサービスのあなたの親切な提案かフィードバックのために歓迎する。
FAQ:
1. 私はあなたのプロダクトの価格があるでしようか。
よく歓迎された。私達に照会を送るために自由に感じなさい。24時間以内に私達の応答を得る。
2. 私達はプロダクトで私達のロゴ/ウェブサイト/会社名を印刷してもいいか。
はい、OEMおよびODMは利用できる。
3. 規則的な順序のための調達期間は何であるか。
順序の量のための7-15日2000pcsよりより少なく。より多くの量のために、私達はそれについて交渉してもいい。
4. 完成品を点検するか。
詰まる前の私達のプロダクト100%のself-inspectionそしてテスト。
5. 支払の言葉はどうですか。
30%の沈殿物、B/Lのコピーに対する残りの支払のバランス。
