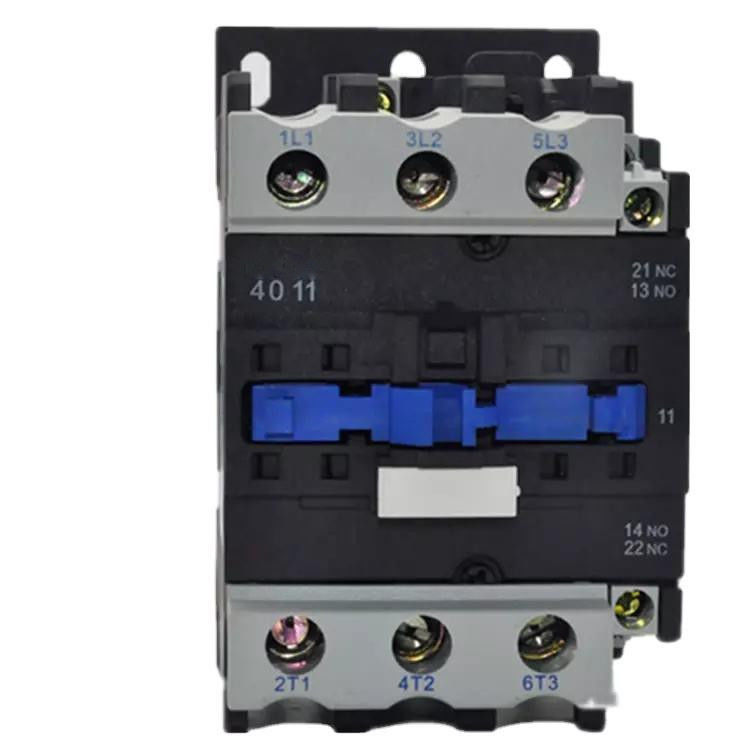

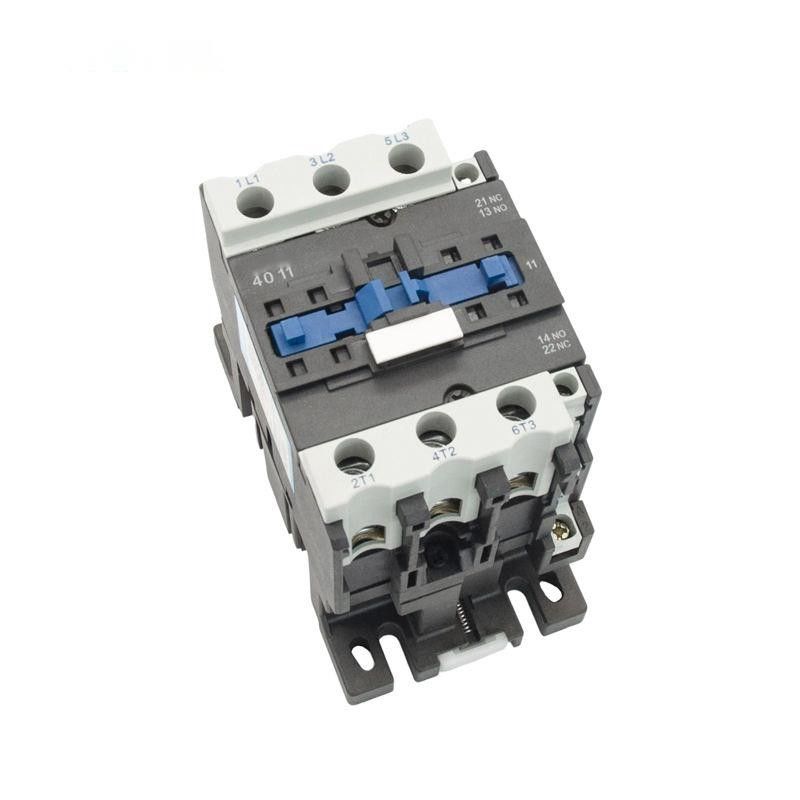

CJX2 AC接触器20A 25A 40A 125A 660V AC LC1-D磁気スイッチ
適用:
SCシリーズAC接触器は評価される電圧660V AC 50/60HzのACモーターを頻繁に壊す作成のために回路の使用、始める及び制御する95Aまでの評価される流れまでのために適している。補助接触のブロック、タイマーの遅れ及び機械連結装置等によって結合する。
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC40 | SC50 | SC65 | ||
| 評価される暖房現在の（a） | 60 | 80 | 80 | ||
| 評価される絶縁材電圧（v） | 690 | 690 | 690 | ||
| 評価される影響の抵抗電圧（KV） | 6 | 6 | 6 | ||
| 評価される作成容量 | 10le | 10le | 10le | ||
| 評価される破損容量 | 8le | 8le | 8le | ||
| ポーランド人 | 3 | 3 | 3 | ||
| 補助接触 | NO+NC | NO+NC | NO+NC | ||
| 短時間の抵抗の流れ（A） | 10S | 320 | 400 | 520 | |
| 評価される働く流れ（A） | 380V | AC-3 | 40 | 50 | 65 |
| AC-4 | 18.5 | 24 | 28 | ||
| 660V | AC-3 | 34 | 39 | 42 | |
| AC-4 | 9 | 12 | 14 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V | 11 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| 操作の頻度（times/h） | 電気生命 | AC-3 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | ||
| 機械生命 | 3600 | 3600 | 3600 | ||
| 電気生命（10000/times） | AC-3 | 80 | 60 | 60 | |
| AC-4 | 15 | 15 | 15 | ||
| 機械生命（10000/times） | 800 | 800 | 800 | ||
| 装備されていたヒューズのタイプ | RT16-63 | RT16-80 | RT16-80 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | 12~480 | 12~480 | |
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | （85%~110%）私達+40℃ | （85%~110%）私達+40℃ | |
| 解放 | （20%~75%）私達-5℃ | （20%~75%）私達-5℃ | （20%~75%）私達-5℃ | ||
| ACコイルの平均出力（VA） | 開始 | 200 | 200 | 200 | |
| 保存 | 20 | 20 | 20 | ||
| 出力効率のクラス | クラス3 | クラス3 | クラス3 | ||
| 熱損失（W） | 6~10 | 6~10 | 6~10 | ||
| 作動の時間（氏） | 終わり | 20~25 | 20~25 | 20~25 | |
| 壊れ目 | 8~15 | 8~15 | 8~15 | ||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 |
| 2本の棒 | 2.5~16 | 2.5~16 | 2.5~16 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2本の棒 | 2.5~10 | 2.5~10 | 2.5~10 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 | |
| 2本の棒 | 2.5~16 | 2.5~16 | 2.5~16 | ||
| 留まるねじサイズ | M8 | M8 | M8 | ||
| きつく締める留まるトルク（N.m）を | 3.5 | 3.5 | 3.5 | ||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 |
| 2本の棒 | 1~4 | 1~4 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~4 | 1~4 | 1~4 | ||
| 留まるねじサイズ | M3.5 | M3.5 | M3.5 | ||
| きつく締める留まるトルク（N.m）を | 0.8 | 0.8 | 0.8 |
||
構造の特徴:
適用: 補助接触ブロック、時間のリレーおよび現在限られた接触のブロックおよび熱リレー、そして他の派生的なプロダクトであるため;
特徴:小さい容積、軽量、より少ない電源切れ、長い生命および金庫および信頼性等;
取付け: 35mm （sc09~95）の標準的な取付ける柵および75mm （SC40~95）の標準的な取付ける柵、またはねじ
接触器は1NO補助接触か1NC補助接触（32Aよりより少なく）、および1NO補助contact+1NCの補助接触と装備することができる（40Aよりもっと）。さらに、それはF4補助接触器のブロックと装備することができる（2blocks）;
設置次元:
| 最高 | 最高B | 最高C | a | b | ∅ |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
