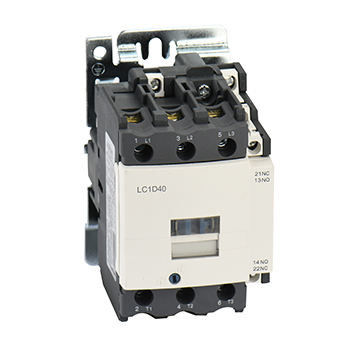

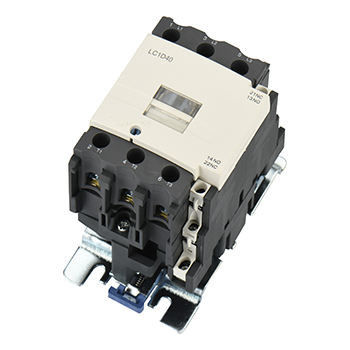

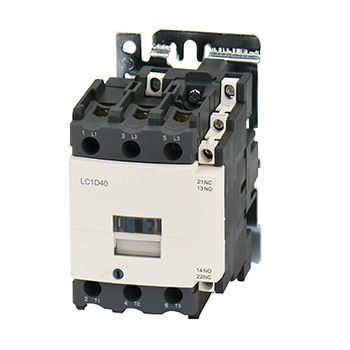

配線図機能のLC1Dシリーズ40A 220v 1NO+1NC Telemecanique接触器
概要:
取付け: 喧騒柵/ねじ取付け
証明: セリウム、CB、TUV
標準: IEC 60947-1、IEC 60947-4-1
周囲温度: -5℃~+40℃
容量（mm）をワイヤーで縛ること: 1.5-35
頻度: 50/60Hz
高度: ≤ 2000m
汚染程度: クラス3
設置部門: III
保護程度: IP20
特徴:
のためのそしてもっとかなりカバー保護が付いている1.This SC1 AC接触器。
2.With熱リレー、それは電磁石の始動機に結合した。
3.Fullは付属品を置いた
4.Auxiliary接触のグループの上は掛かった掛かったり/側面
5.Time遅れの補助接触
モデルおよび含意:
主要な変数および技術的な性能:
| タイプ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| 評価される暖房現在の（a） | 50 | 60 | 80 | 110 | 110 | ||
| 評価される絶縁材電圧（v） | 690 | ||||||
| 評価される影響の抵抗電圧（KV） | 6 | ||||||
| 評価される作成容量 | 10le | ||||||
| 評価される破損容量 | 8le | ||||||
| ポーランド人 | 3 | ||||||
| 補助接触 | 1NO + 1NC | ||||||
| 短時間の抵抗の流れ（A） | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 評価される働く流れ（A） |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| 段階3のAC-3容量 squirrel-cageモーター（AC-3） KW |
220V/230V | 11 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| 操作の頻度（times/h） | 電気生命 | 600 | |||||
| 機械生命 | 3600 | ||||||
| AC-3電気生命（10000/times） | 80 | 60 | 60 | 60 | 60 | ||
| 機械生命（10000/times） | 800 | 800 | 800 | 600 | 600 | ||
| 装備されていたヒューズのタイプ | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| 評価される制御供給電圧私達（V） | 50/60Hz | 12~480 | |||||
| 操作の範囲 | 同期引込み | （85%~110%）私達+40℃ | |||||
| 解放 | （20%~75%）私達-5℃ | ||||||
| ACコイルの平均出力（VA） | 開始 | 200 | |||||
| 保存 | 20 | ||||||
| 出力効率のクラス | クラス3 | ||||||
| 熱損失（W） | 6 ~10 | ||||||
| 作動の時間（氏） | 終わり | 20 | 25 | 20 | 35 | ||||
| 壊れ目 | 8 | 15 | 8 | 20 | |||||
| 主要な回路の配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 |
| 2本の棒 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2本の棒 | 2.5~10 | 2.5~10 | 2.5~10 | 4~16 | 4~16 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 2.5~25 | 2.5~25 | 2.5~25 | 4~50 | 4~50 | |
| 2本の棒 | 2.5~16 | 2.5~16 | 2.5~16 | 4~25 | 4~25 | ||
| 留まるねじサイズ | M8 | M10 | |||||
| きつく締める留まるトルク（N.m）を | 3.5 | 4 | |||||
| 制御ループの配線 | 風邪のない適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 2本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 風邪の適用範囲が広いワイヤー 押すターミナル（㎟）を |
1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
| 堅いワイヤー（㎟） | 1本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
| 2本の棒 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
| 留まるねじサイズ | M3.5 | ||||||
| きつく締める留まるトルク（N.m）を | 0.8 | ||||||
出現および設置次元:
設置次元:
| タイプ | 最高 | 最高B | 最高C | a | b | ∅ |
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
