| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YOKG |
| 証明: | CE,TUV,CB |
| モデル番号: | STF46、STF47、STF48、STF49、STF50、STF51、STF52、STF53 |
| 最小注文数量: | 100pcs |
| 価格: | negotiable |
| パッケージの詳細: | 各単位は1箱の個々の内部箱で詰まる |
| 受渡し時間: | 15daysはQTYSの発注によってまたは決まる |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1ヶ月あたりの100000pcs |
| 産業用タイプ: | AC-3 | 製品名: | 交流コンタクタ |
|---|---|---|---|
| 応用: | ACモーターの制御 | 頻度: | 50Hz/60Hz |
| 電気タイプ: | 交流 | 標準: | IEC60947-4 |
| ハイライト: | 2NO 3ポーランド人AC接触器,電気3人のポーランド人AC接触器,3人のポーランド人AC接触器110V |
||

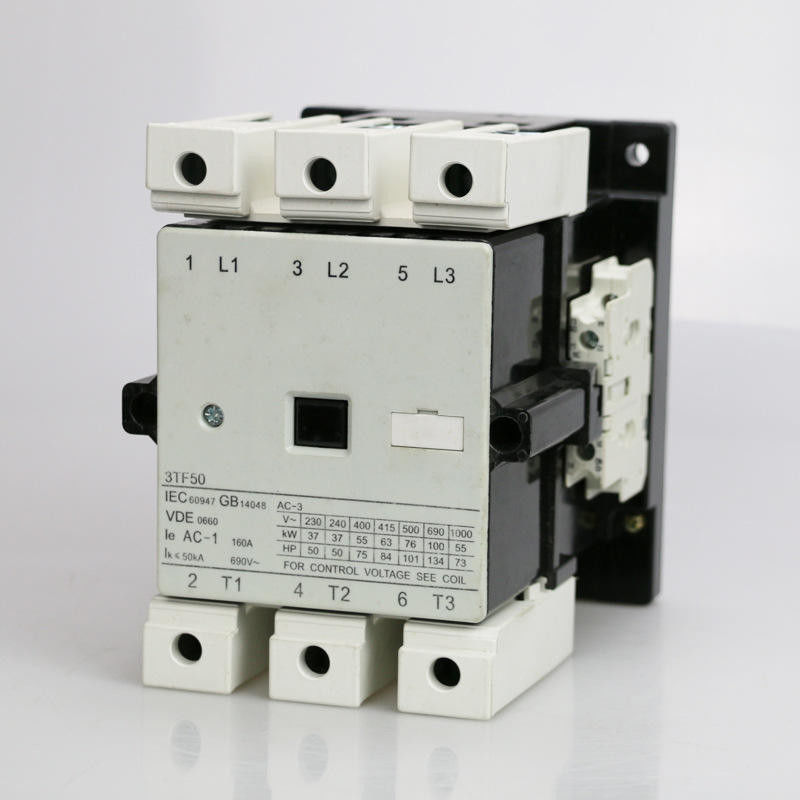

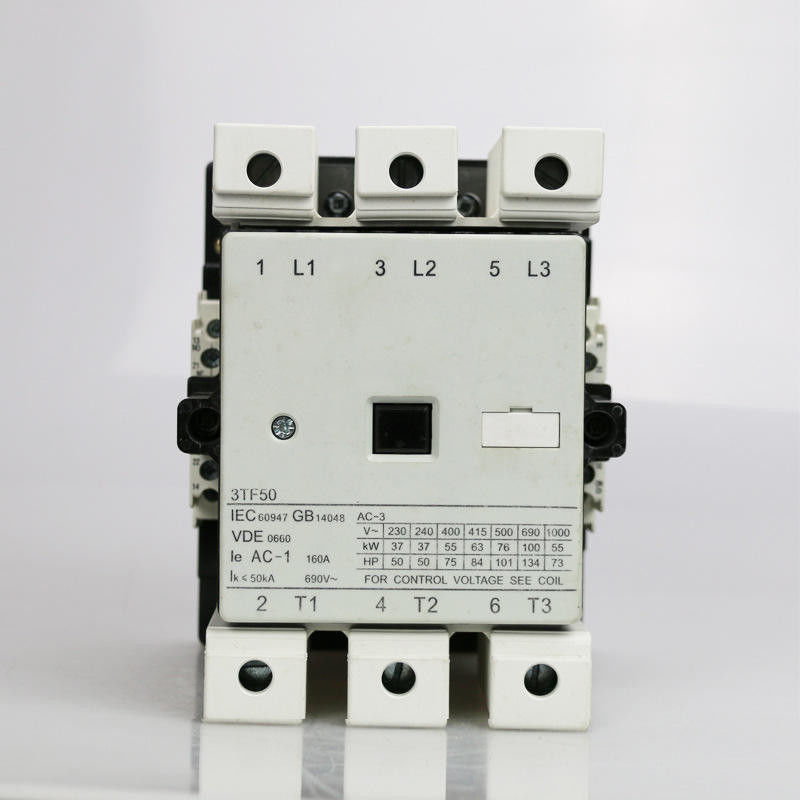

2NO 2NC TF50 100A 3P AC 電磁接触器 220V 380V 110V
用途:
SFCシリーズAC電磁接触器（以下、接触器）は、定格電圧690V AC 50Hzまたは60Hz、定格絶縁電圧690V、定格電流9A～475A（定格使用電圧380V、AC-3使用カテゴリ）の回路で使用するのに適しており、回路の長距離接続および遮断に使用されます。接触器は、ACモーターの頻繁な始動および制御に適しています。
本シリーズ接触器は、GB 14048、IEC60947-4-1に準拠しています。
補助接点は最大2NO+2NCで配置されています。接触サポートとコアの間には柔軟なロッキング接続が採用されています。
全シリーズ製品はネジで取り付け可能で、le≤32Aの接触器は取り付けレールでも取り付け可能です。
主なパラメータと技術性能:
| タイプ | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 定格加熱電流（A） | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 定格絶縁電圧（V） | 690 | |||||||
| 定格衝撃耐電圧（KV） | 6 | |||||||
| 定格投入容量 | 10le | |||||||
| 定格遮断容量 | 8le | |||||||
| 極数 | 3 | |||||||
| 補助接点 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 短時間耐電流（A） | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
定格使用電流（A） |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 制御可能モーター出力（KW） 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 操作周波数（回/時） | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 電気的寿命（10000回） | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| 機械的寿命（10000回） | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 吸引コイル動作電圧許容範囲（AC） | (85%～110%)Us +40℃ | |||||||
| 吸引コイル消費電力 | 保持（VA） | 17 | 17 | 32 | 32 | 39 | 39 | |
| ピックアップ（VA） | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 補助接点公称熱電流（A） | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助接点定格絶縁電圧（V） | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助接点定格使用電流（A） | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
構造的特徴:
* 感電に対する安全設計、より安全で信頼性が高い
* 小型、軽量、アークチャンバー密閉、小アーク距離
* アーク消去構造は新規で、接点の摩耗が少なく、電気的寿命が長い
* 電磁石の動作は、良好な信頼性、耐衝撃性、耐疲労性など、多くの利点があります
* 接点にはノーマルオープンとクローズの補助接点が2組あり、さらに補助接点を増設できます
* ネジ締め付けに加え、標準的な35mm幅の取り付けレールで接触器を締め付けることができます
外観と取り付け寸法:
取り付け寸法:
| タイプ | A最大 | B最大 | C最大 | a | b | φ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
