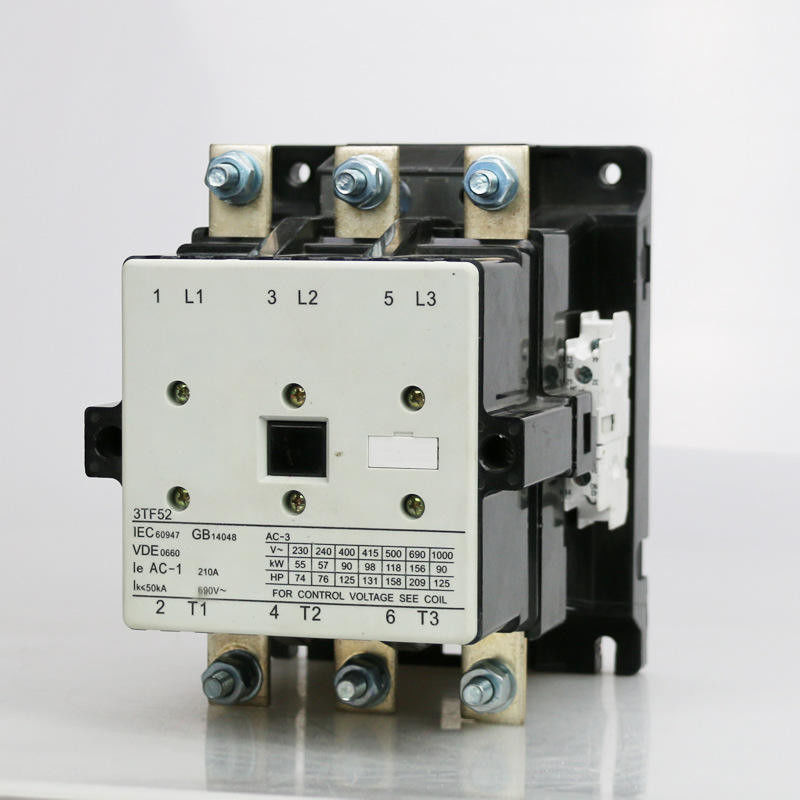

磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52

100pcs
MOQ
Negotiable
価格
磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
コイルの電圧: 24-480V
コイル: AC
段階: 3
ポーランド人: 3
現在: 210A
OEM: 受諾可能
ハイライト:

磁気3P AC接触器

,

3TFシリーズ3P AC接触器

,

220V 3P AC接触器

基本情報
起源の場所: 中国
ブランド名: YOKG
証明: CE,TUV,CB
モデル番号: STF52、STF53、STF54、STF55、STF56、STF57
お支払配送条件
パッケージの詳細: 顧客需要に従う標準的な輸出パッキングまたは
受渡し時間: 15daysはQTYSの発注によってまたは決まる
支払条件: L/C、D/P、T/T
供給の能力: 1ヶ月あたりの100000pcs
製品の説明

磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52



適用:
3TF力接触器は転換し、制御のリスのおりおよびslip-ringモーター、また他のAC負荷のために適している、
ソレノイド、コンデンサー、照明負荷、ヒーター負荷および変圧器の負荷のような。


標準:
接触器はIS/IEC 60947-4-1に合致する。それらはまたセリウムの印を運ぶ。


調整された送り装置:
接触器およびBiリレーはタイプ2の調整のためにのI.Q. = 50kA、415V AC、両方のためのIS/IEC 60947-4-1による50Hz、テストされた
ヒューズの保護された、またfuselessモーター送り装置。



主要な変数および技術的な性能:

タイプ STF52 STF53 STF54 STF55 STF56 STF57
評価される暖房現在の(a) 210 210 300 300 400 550
評価される絶縁材電圧(v) 690
評価される影響の抵抗電圧(KV) 6
評価される作成容量 10le
評価される破損容量 8le
ポーランド人 3
補助接触 2NO+2NC 2NO+2NC 2NO+2NC 2NO+2NC 2NO+2NC 2NO+2NC
短時間の抵抗の流れ(A) 10S 1360 1640 2000年 2400 3200 3800

評価される働く流れ(A)
380V AC-3 170 205 250 300 400 475
AC-4 75 96 110 125 150 150
制御可能なモーター力(KW)
50Hz
AC-3 220V 55 64 78 93 125 145
380V 90 110 132 160 200 250
500V 118 145 178 210 284 329
660V 156 156 235 235 375 375
AC-4 380V 38 50 58 66 81 81
660V 66 86 100 114 140 140
操作の頻度(times/h) AC-3 300 300 300 300 120 120
AC-4 300 120 120 120 120 120
電気生命(10000/times) AC-3 60 60 60 60 60 60
AC-4 10 10 10 10 10 10
機械生命(10000/times) 600 600 600 600 600 600
引き付けるコイルの定常電圧の許容(AC)を (85%~110%)私達+40℃
コイルのパワー消費量の誘致 保存(VA) 58 58 84 84 115 115
積み込み(VA) 910 910 1430 1430 2450 2450
補助接触の慣習的な熱流れ(A) 10 10 10 10 10 10
補助接触の評価される絶縁材電圧(v) 690 690 690 690 690 690
補助接触によって評価される働く現在の(a) AC-15 380V 4 4 4 4 4 4
220V 6 6 6 6 6 6
DC-13 110V 1.14 1.14 1.14 1.14 1.14 1.14
220V 0.48 0.48 0.48 0.48 0.48 0.48





働きおよび設置状態:

*周囲の空気の温度:-5℃--+40℃および平均24時間以内の+35℃より多く;

*高度:≤ 2000m;

*空気状態:最も高い温度が+40℃時、空気相対湿度は50%までではないが、高湿度は低温で許可される。同類、20℃の90%の湿気。凝縮物の露は低温でいつ考慮されるべきである;

*汚染程度:クラス3

*設置部門:III

*保護程度:IP20

*設置状態:設置側面と縦の側面間の勾配の角度は±5℃よりもっとあるべきではない

*影響およびvibrattion:接触器はこの状況下で取付けられ、明らかな動揺、影響および振動の作動しなければならない。

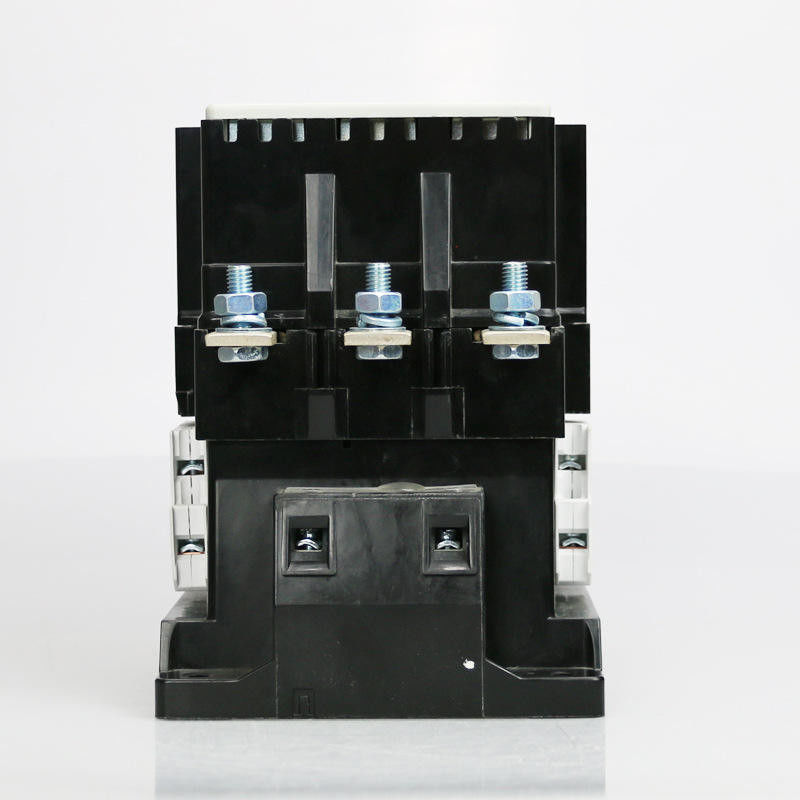

出現および設置次元:



磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52 0





設置次元:

タイプ 最高 最高B 最高C a b

SFC52

140 185 190 110 160 7.0
SFC53 140 185 190 110 160 7.0
SFC54 150 205 205 120 180 9.0
SFC55 150 205 205 120 180 9.0
SFC56 165 205 230 130 180 9.0
SFC57 165 205 230 130 180 9.0


磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52 1磁気3TFシリーズ3P AC接触器24V 120V 240V 480V 220V 3TF52 2
