| 起源の場所: | 中国 |
|---|---|
| ブランド名: | YOKG |
| 証明: | CE,TUV,CB |
| モデル番号: | 3TF50 |
| 最小注文数量: | 100pcs |
| 価格: | negotiable |
| パッケージの詳細: | 各単位は1箱の個々の内部箱で詰まる |
| 受渡し時間: | 15daysはQTYSの発注によってまたは決まる |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1ヶ月あたりの100000pcs |
| 製品名: | 交流電磁接触器 | ポーランド人の数: | 3 |
|---|---|---|---|
| 段階: | 3 | 定格電圧: | 24V-690V |
| メイン回路評価電流: | 9A-630A | 標準: | IEC60947-4-1 |
| ハイライト: | AC電気磁気接触器,CJX1シリーズAC電気接触器,220V AC電気接触器 |
||

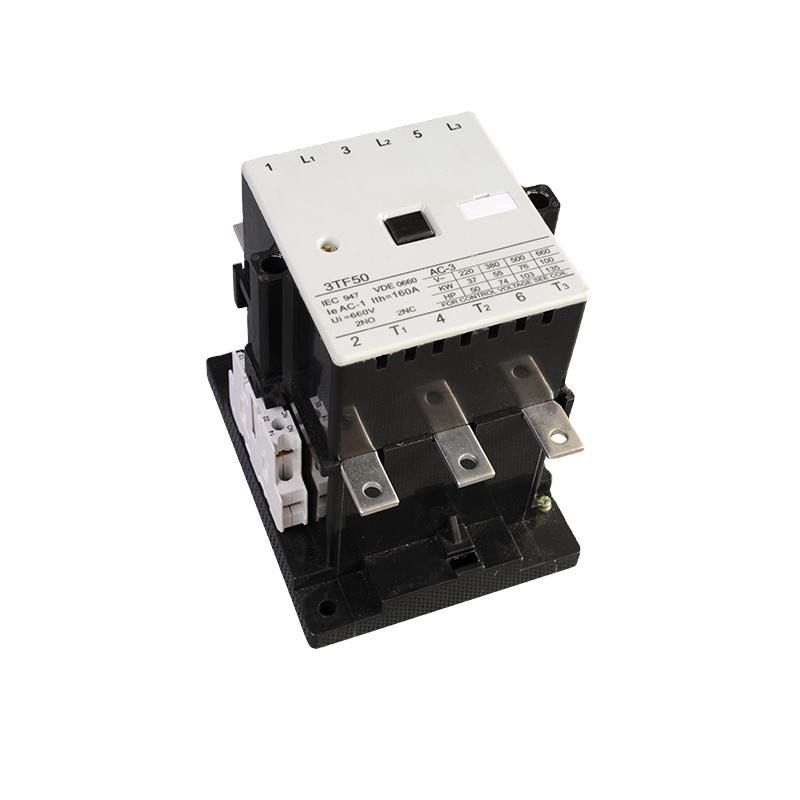

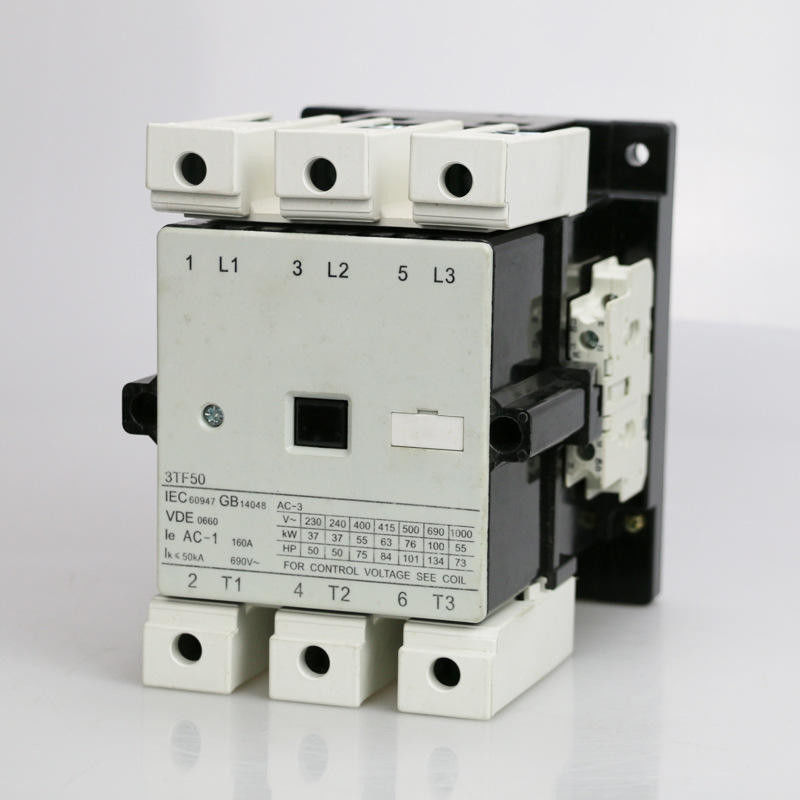

CJX1 シリーズ 160A 24V 48V 110V 220V 380V AC 電磁コンタクター
適用:
3TFシリーズACコンタクターは,AC50/60Hz,最大660Vのノーマル稼働電圧の電気システムに適しています.レーモンモーターやシステムに電源を入れたり壊したりするための,電源が630Aまで適した熱過負荷または相欠で電磁スタートを形成する.IEC 60947,BS 5424 & VDE 0660に従って製造される.
補助コンタクトは最大2NO+2NC配置.コンタクトサポートとコア間の柔軟なロック接続が使用されます.
すべてのシリーズの製品は,スクリュー,le≤32Aコンタクタでも設置レールで設置できます.
主なパラメータと技術性能:
| タイプ | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| 熱量電流 (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 定数隔熱電圧 (V) | 690 | |||||||
| 定位衝撃抵抗電圧 (KV) | 6 | |||||||
| 定額生産能力 | 10le | |||||||
| 定数断裂能力 | 8le | |||||||
| ポーランド人 | 3 | |||||||
| 補助接触 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 短時間電流を耐える (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
定数稼働電流 (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 制御可能なエンジンパワー (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 動作頻度 (時間/時間) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 電気寿命 (10000回) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| メカニカル寿命 (10000回) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 引くコイル 作業電圧容量 (AC) | (85%~110%) Us +40°C | |||||||
| コイルの電力を消費する | 保持 (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| ピックアップ (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 補助接触常熱電流 (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助コンタクトの定数隔離電圧 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助コンタクトの定数電流 (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
構造の特徴:
* 電気に対する安全設計,より安全で信頼性の高い
* 小容量,軽量,アーチング・チャンバーが閉ざされ,電気アーチング距離が小さい
* 弧消化構造は新鮮で,接触者の磨きは小さい.
* マグネットの動作は,信頼性,衝撃耐性,疲労等,多くの利点があります.
* コンタクトは,通常のオープンと近付け補助コンタクトの2ペアを持っています. さらに,より多くの補助コンタクトをマウントすることができます.
* スクロールで締め除く場合,コンタクターは35mmの標準的な設置レールで締めることができます.
外見と設置の寸法:
装置の寸法:
| タイプ | 最大 | B最大 | C最大 | a は | b | ほら |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
FAQ:
1Q: カタログはありますか? すべての商品のチェックをするために カタログを送信できますか?
A: はい,私たちは製品カタログを持っています. オンラインで私たちと連絡してください. またはカタログを送信するメールを送信してください.
2Q: オーダーメイド製品を作れる?
A: はい.私たちは以前,私たちの顧客のために多くのカスタマイズされた製品を作りました.カスタマイズされたパッケージングについて,私たちはあなたのロゴまたは他の情報をパッケージに貼ることができます.問題はありません.
3Q: サンプルを提供できますか? サンプルは無料ですか?
A: ええ,我々はサンプルを提供することができます.通常,我々はテストまたは品質チェックのためにいくつかのサンプルを提供します.
送料は支払わなければなりません. もし多くのアイテムが必要なら,または各アイテムにより多くのQtyが必要なら,
試料を請求します
