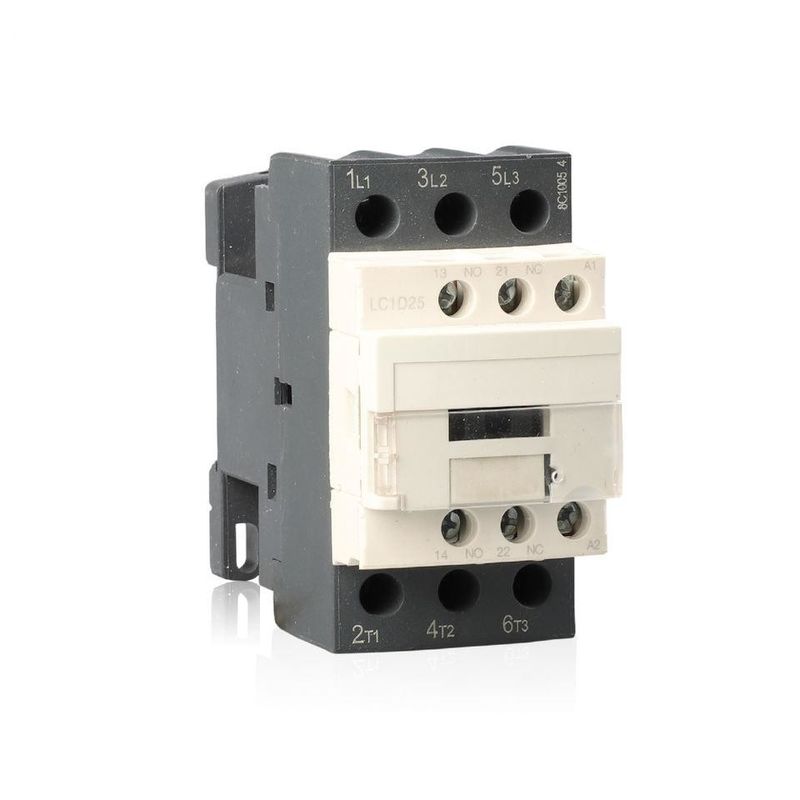

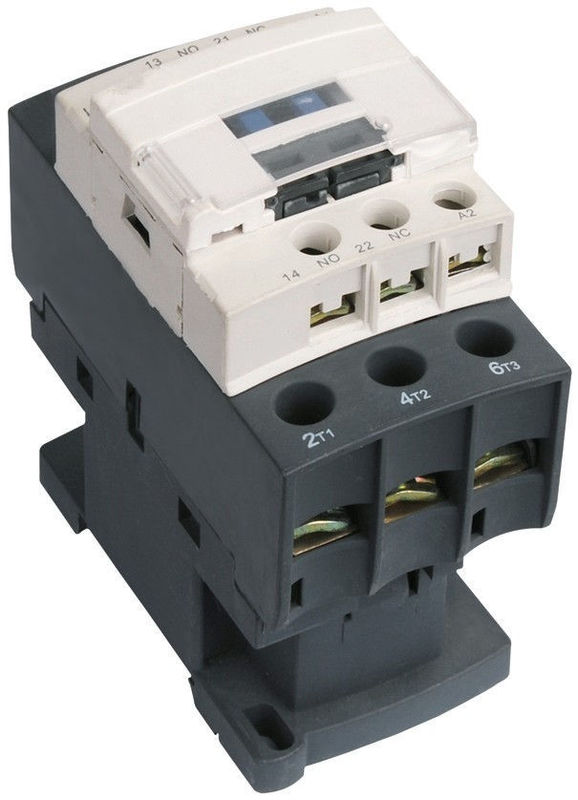

20A コイル電圧 AC220V/380V モーター スターター コンタクター 3P+NO+NC AC 電磁接触器
特徴：
DINレール取付。
AC コンタクタは、長距離の開閉回路に適しています。
AC モーターの頻繁な始動と制御。
モデルと意味:
主なパラメータと技術的性能:
| タイプ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| 定格加熱電流 (A) | 20 | 20 | 25 | 32 | 40 | ||
| 定格絶縁電圧 (V) | 690 | ||||||
| 定格耐衝撃電圧（KV） | 6 | ||||||
| 定格製造能力 | 10le | ||||||
| 定格遮断容量 | 8le | ||||||
| 極 | 3 | ||||||
| 補助接点 | 1NO + 1NC | ||||||
| 短時間耐電流(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 定格使用電流(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| フェーズ 3 の AC-3 容量 かご型モーター（AC-3）KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| 運転頻度（回/h） | 電気的寿命 | 1200 | 600 | ||||
| 機械的寿命 | 3600 | ||||||
| AC-3 電気的寿命（10000回/回） | 100 | 100 | 100 | 100 | 80 | ||
| 機械的寿命（10000回/回） | 1000 | 1000 | 1000 | 1000 | 800 | ||
| ヒューズ搭載タイプ | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| 定格制御電源電圧 Us(V) | 50/60Hz | 12～480 | |||||
| 動作範囲 | 引き込む | (85%～110%)Us +40℃ | |||||
| リリース | (20%～75%)当方 -5℃ | ||||||
| ACコイル平均電力(VA) | 始める | 70 | 110 | ||||
| 飼っている | 8 | 11 | |||||
| 電力効率クラス | クラス3 | ||||||
| 熱損失(W) | 2～3 | 3～4 | |||||
| 作動時間(ミリ秒) | 近い | 12～35 | |||||
| 壊す | 5～20 | ||||||
| 主回路配線 | 寒さのない柔軟なワイヤー 押し端子(㎟) |
1スティック | 1～4 | 1～4 | 1.5～6 | 1.5～10 | 2.5～10 |
| スティック2本 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| コールドフレキシブルワイヤー 押し端子(㎟) |
1スティック | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| スティック2本 | 1～2.5 | 1～2.5 | 1～4 | 1～4 | 1.5～6 | ||
| 硬線 (㎟) | 1スティック | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| スティック2本 | 1～4 | 1～4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| 締め付けネジサイズ | M3.5 | M4 | |||||
| 締付締付けトルク（N・m） | 0.8 | 1.2 | |||||
| 制御ループの配線 | 寒さのない柔軟なワイヤー 押し端子(㎟) |
1スティック | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| スティック2本 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| コールドフレキシブルワイヤー 押し端子(㎟) |
1スティック | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| スティック2本 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| 硬線 (㎟) | 1スティック | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| スティック2本 | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| 締め付けネジサイズ | M3.5 | ||||||
| 締付締付けトルク（N・m） | 0.8 | ||||||
外観と設置寸法:
設置寸法:
| タイプ | マックス | B マックス | C マックス | a | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
