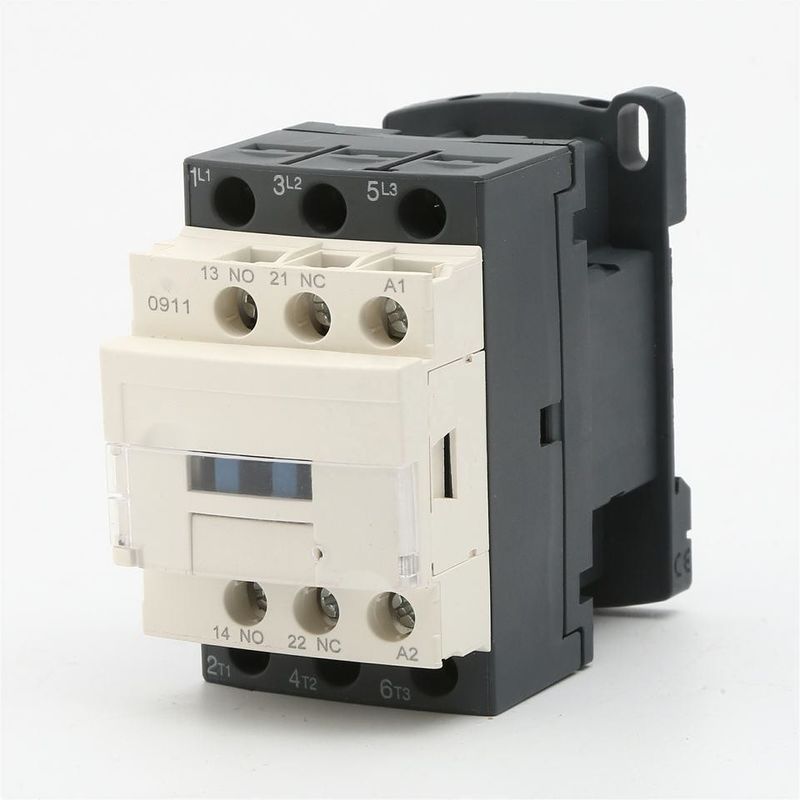

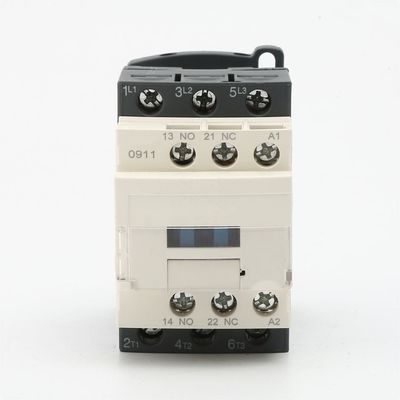

LC1 D09 D18 D32 D40 AC コンタクタ 3 相 220V 9A 380V コイル AC 電磁接触器
一般的な詳細:
主なパラメータと技術的性能:
タイプ | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
定格加熱電流 (A) | 20 | 20 | 25 | 32 | 40 | ||
定格絶縁電圧 (V) | 690 | ||||||
定格耐衝撃電圧(KV) | 6 | ||||||
定格製造能力 | 10le | ||||||
定格遮断容量 | 8le | ||||||
極 | 3 | ||||||
補助接点 | 1NO + 1NC | ||||||
短時間耐電流(A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 定格使用電流(A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
フェーズ 3 の AC-3 容量 かご型モーター(AC-3)KW |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V/400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
運転頻度(回/h) | 電気的寿命 | 1200 | 600 | ||||
機械的寿命 | 3600 | ||||||
AC-3 電気的寿命(10000回/回) | 100 | 100 | 100 | 100 | 80 | ||
機械的寿命(10000回/回) | 1000 | 1000 | 1000 | 1000 | 800 | ||
ヒューズ搭載タイプ | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
定格制御電源電圧 Us(V) | 50/60Hz | 12~480 | |||||
動作範囲 | 引き込む | (85%~110%)Us +40℃ | |||||
リリース | (20%~75%)当方 -5℃ | ||||||
ACコイル平均電力(VA) | 始める | 70 | 110 | ||||
飼っている | 8 | 11 | |||||
電力効率クラス | クラス3 | ||||||
熱損失(W) | 2~3 | 3~4 | |||||
作動時間(ミリ秒) | 近い | 12~35 | |||||
壊す | 5~20 | ||||||
主回路配線 | 寒さのない柔軟なワイヤー 押し端子(㎟) |
1スティック | 1~4 | 1~4 | 1.5~6 | 1.5~10 | 2.5~10 |
スティック2本 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
コールドフレキシブルワイヤー 押し端子(㎟) |
1スティック | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
スティック2本 | 1~2.5 | 1~2.5 | 1~4 | 1~4 | 1.5~6 | ||
硬線 (㎟) | 1スティック | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 1.5~10 | |
スティック2本 | 1~4 | 1~4 | 1.5~6 | 1.5~6 | 2.5~10 | ||
締め付けネジサイズ | M3.5 | M4 | |||||
締付締付けトルク(N・m) | 0.8 | 1.2 | |||||
制御ループの配線 | 寒さのない柔軟なワイヤー 押し端子(㎟) |
1スティック | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
スティック2本 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
コールドフレキシブルワイヤー 押し端子(㎟) |
1スティック | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
スティック2本 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | 1~2.5 | ||
硬線 (㎟) | 1スティック | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
スティック2本 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
締め付けネジサイズ | M3.5 | ||||||
締付締付けトルク(N・m) | 0.8 |
外観と設置寸法:
設置寸法:
タイプ | マックス | B マックス | C マックス | a | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
