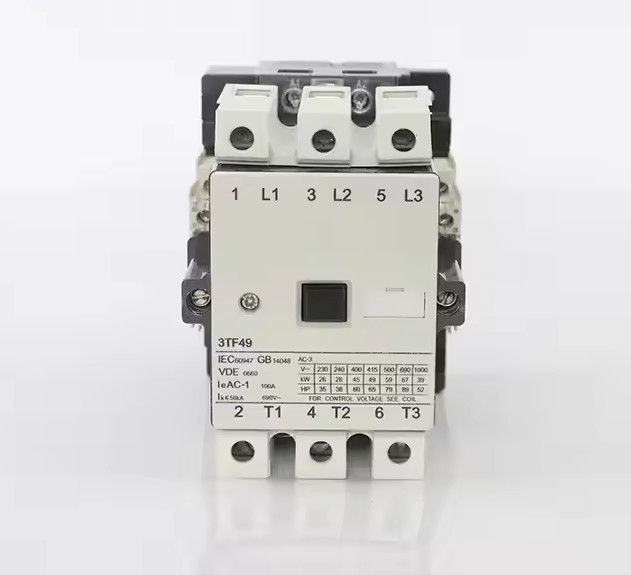

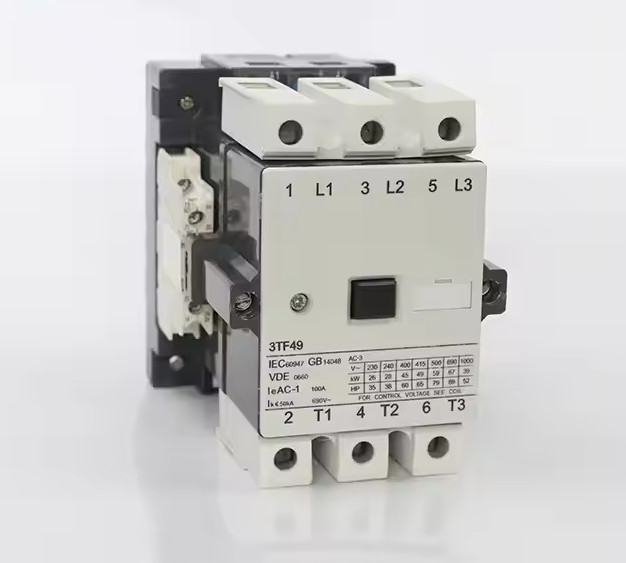

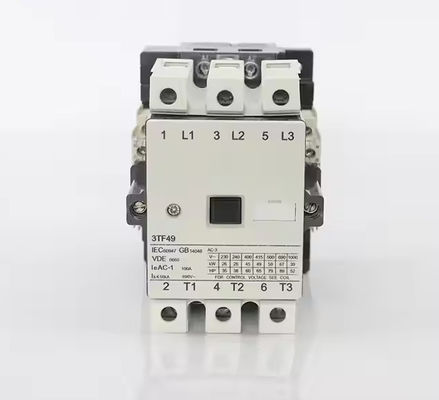

3TFシリーズのACコンタクターは,作動と切断,およびモーターの頻繁な起動と制御に使用されます.
この製品は,IEC60947-4-1スタンダードに適合しています.

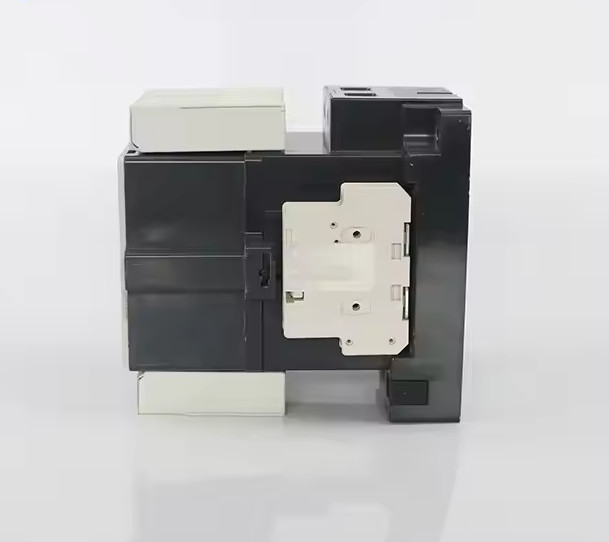

補助コンタクトは2NO+2NCで配置され,コンタクトサポートとコア間の柔軟なロック接続が使用されます.
主なパラメータと技術性能:
| タイプ | STF46 | STF47 | STF48 | STF49 | STF50 | STF51 | ||
| 熱量電流 (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| 定数隔熱電圧 (V) | 690 | |||||||
| 定位衝撃抵抗電圧 (KV) | 6 | |||||||
| 定額生産能力 | 10le | |||||||
| 定数断裂能力 | 8le | |||||||
| ポーランド人 | 3 | |||||||
| 補助接触 | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| 短時間電流を耐える (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
定数稼働電流 (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| 制御可能なエンジンパワー (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| 動作頻度 (時間/時間) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| 電気寿命 (10000回) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| メカニカル寿命 (10000回) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| 引くコイル 作業電圧容量 (AC) | (85%~110%) Us +40°C | |||||||
| コイルの電力を消費する | 保持 (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| ピックアップ (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| 補助接触常熱電流 (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 補助コンタクトの定数隔離電圧 (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| 補助コンタクトの定数電流 (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
FAQ:
1取引会社ですか? それとも製造会社ですか?
私たちはコンタクタ,断路器,その他の電気製品のためのプロフェッショナルメーカーです.
2お客様の要求に応じて商品を供給できますか?
異なる要求がある場合は,私達に連絡してください.
3試料が必要なら 提供してくれますか?
はい,我々はプレテストのためのサンプルを用意することができます.あなたがこのサービスを必要とする場合は,私たちにメールしてください,我々はあなたに引用を与えるでしょう.
4. 品質を保証するには?
量産前には常に生産前サンプルを採取する.
輸送前には必ず最終検査です
