| 属性 | 値 |
|---|---|
| 補助接点 | NO/NC |
| 主回路定格電流 | 12A |
| 電気の種類 | AC |
| 取り付けタイプ | DINレール |
| 製品名 | ACコンタクタ |
| 用途 | 産業オートメーション |
用途:

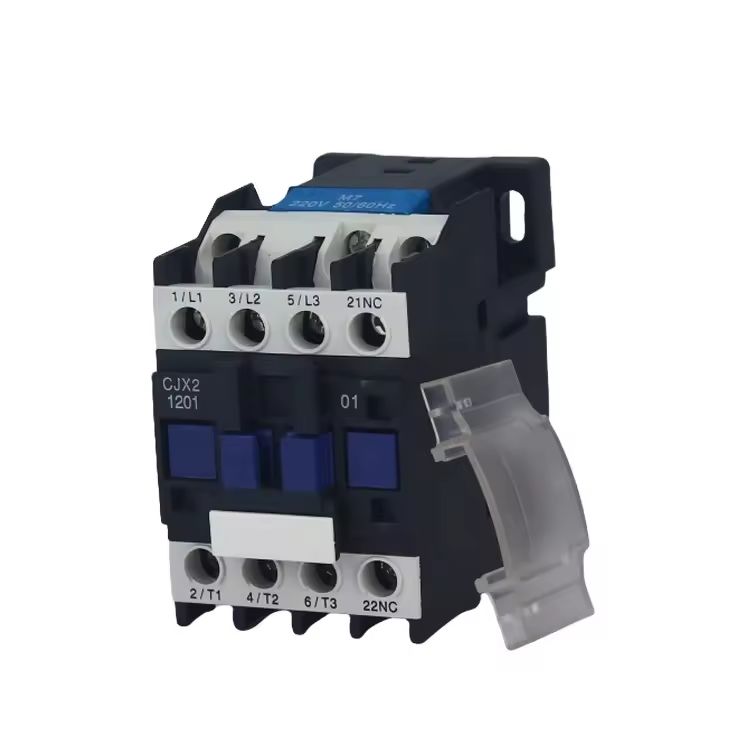

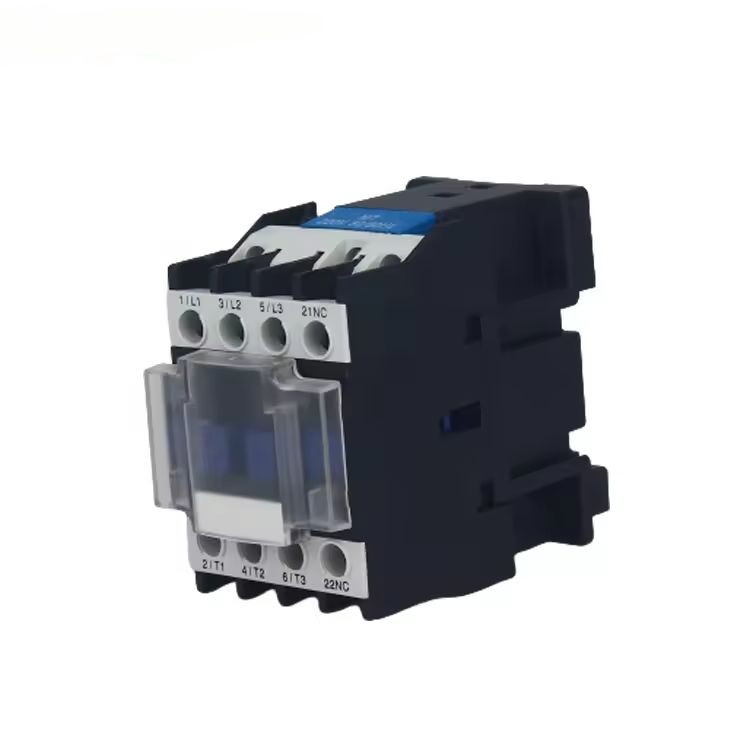

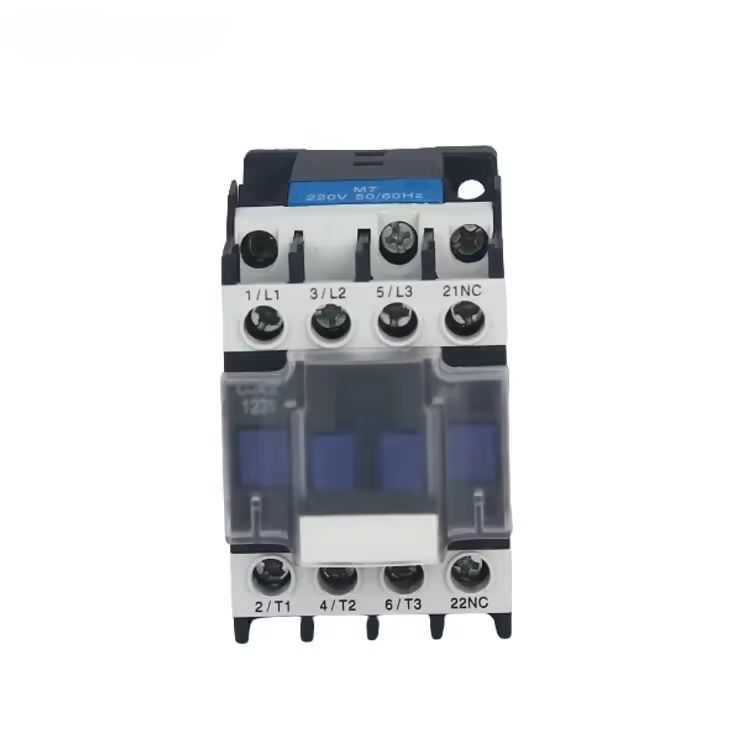

防塵カバーで覆われたコンタクタは、製品の耐用年数と引き込み時間を大幅に改善し、それによって機器をより良く保護します。 主にAC 50Hz/60Hzの回路に適用され、定格絶縁電圧は660Vです。 AC-3で使用する場合、定格電圧は380V、定格電流は最大620Aで、長距離回路の遮断や、頻繁な始動またはモーターの制御に使用されます。 適切な熱過負荷リレーと組み合わせることで、負荷回路を保護できます。 コンタクタは、AC電動機の頻繁な始動と制御が可能です。
| タイプ | 09 | 12 |
|---|---|---|
| 定格加熱電流 (A) | 20 | 20 |
| 定格絶縁電圧 (V) | 690 | 690 |
| 定格衝撃耐電圧 (KV) | 6 | 6 |
| 定格投入容量 | 10le | 10le |
| 定格遮断容量 | 8le | 8le |
| 極数 | 3 | 3 |
| 補助接点 | NO/NC | NO/NC |
| 短時間耐電流(A) 10S | 72 | 96 |
| 定格動作電流(A) 380V AC-3 | 9 | 12 |
| AC-4 | 3.5 | 5 |
| 660V AC-3 | 6.6 | 8.9 |
| AC-4 | 1.5 | 2 |
| AC-3 相3相かご形モーター容量 (AC-3) KW 220V | 2.2 | 3 |
| 380V | 4 | 5.5 |
| 660V | 5.5 | 7.5 |
| 動作周波数 (回/h) 電気的寿命 AC-3 | 1200 | 1200 |
| AC-4 | 300 | 300 |
| 機械的寿命 | 3600 | 3600 |
| 電気的寿命 (10000/回) AC-3 | 100 | 100 |
| AC-4 | 20 | 20 |
| 機械的寿命 (10000/回) | 1000 | 1000 |
| 装備ヒューズタイプ | RT16-20 | RT16-20 |
| 定格制御電源電圧 Us(V) 50/60Hz | 12~480 | 12~480 |
| 動作範囲 引き込み | (85%~110%)Us +40℃ | (85%~110%)Us +40℃ |
| 解放 | (20%~75%)Us -5℃ | (20%~75%)Us -5℃ |
| ACコイル平均電力(VA) 始動 | 70 | 70 |
| 保持 | 8 | 8 |
| 電力効率クラス | クラス3 | クラス3 |
| 熱損失(W) | 2~3 | 2~3 |
| 作動時間(ms) 閉じる | 12~25 | 12~25 |
| 開く | 5~20 | 5~20 |
| 主回路配線 フレキシブルワイヤ 冷間圧着端子なし (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～4 | 1～4 |
| フレキシブルワイヤ 冷間圧着端子付き (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～2.5 | 1～2.5 |
| 硬線 (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～4 | 1～4 |
| 固定ネジサイズ | M3.5 | M3.5 |
| 締め付け固定トルク (N.m) | 0.8 | 0.8 |
| 制御ループ配線 フレキシブルワイヤ 冷間圧着端子なし (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～4 | 1～4 |
| フレキシブルワイヤ 冷間圧着端子付き (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～2.5 | 1～2.5 |
| 硬線 (㎟) 1本 | 1～4 | 1～4 |
| 2本 | 1～4 | 1～4 |
| 固定ネジサイズ | M3.5 | M3.5 |
| 締め付け固定トルク (N.m) | 0.8 | 0.8 |
| A 最大 | B 最大 | C 最大 | a | b | φ |
|---|---|---|---|---|---|
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
