| 電流定格: | 9A、12A、18A、22A、32A、40A、50A、65A、75A、85A | 取付タイプ: | DINレール |
|---|---|---|---|
| 定格電圧: | 220V | 汚染程度: | クラス3 |
| ポールの数: | 3 | 周波数評価: | 50/60Hz |
| 接点材質: | 銀か銅 | 保護レベル: | IP20 |
| ハイライト: | 3段階AC電気接触器,IP20の電気的スイッチングコンタクタ,保護付き3相コンタクタ |
||

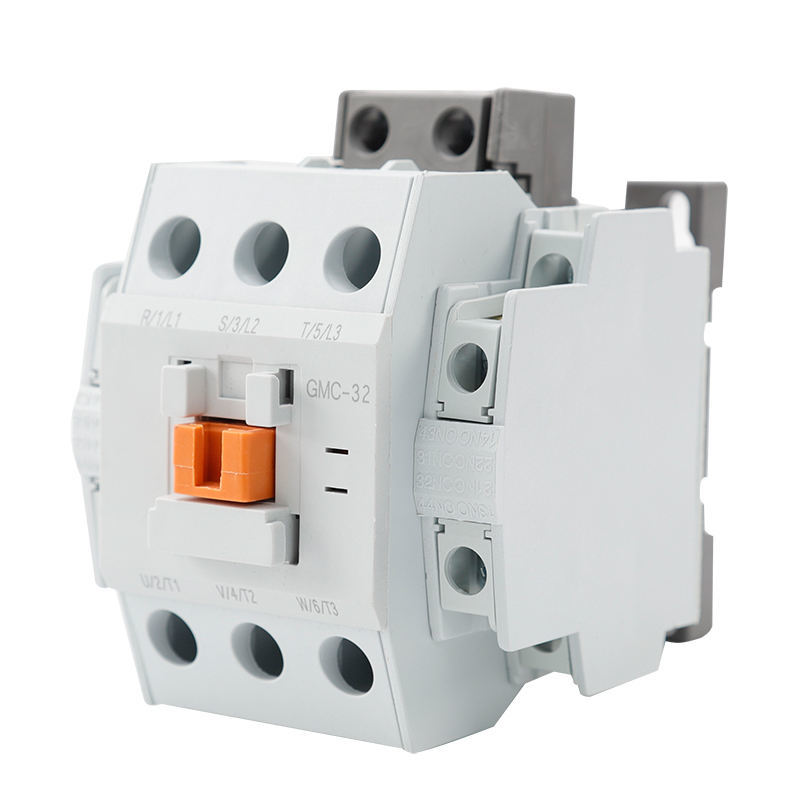

| タイプ | GMC-32 | GMC-40 | GMC-50 | GMC-65 | GMC-75 | GMC-85 |
|---|---|---|---|---|---|---|
| 熱量電流 (A) | 50 | 60 | 80 | 100 | 110 | 135 |
| 定数隔熱電圧 (V) | 690 | |||||
| 定位衝撃抵抗電圧 (KV) | 6 | |||||
| 定額生産能力 | 10le | |||||
| 定数断裂能力 | 8le | |||||
| ポーランド人 | 3 | |||||
| 補助接触 | 2NC+2NO | |||||
| 短時間電流を耐える (A) 10S | 256 | 320 | 400 | 520 | 600 | 680 |
| IEC-60947 AC1 負荷 | 50 | 60 | 80 | 100 | 110 | 135 |
| 電圧 | GMC-32 | GMC-40 | GMC-50 | GMC-65 | GMC-75 | GMC-85 |
|---|---|---|---|---|---|---|
| 200~240V | 7.5KW | 11KW | 15KW | 18.5KW | 22KW | 25KW |
| 380V~440V | 15KW | 18.5KW | 22KW | 30KW | 37KW | 45KW |
| 500V~550V | 18.5KW | 22KW | 30KW | 33KW | 37KW | 45KW |
| 690V | 18.5KW | 22KW | 30KW | 33KW | 37KW | 45KW |
| 電圧 | GMC-32 | GMC-40 | GMC-50 | GMC-65 | GMC-75 | GMC-85 |
|---|---|---|---|---|---|---|
| 200~240V | 32A | 40A | 55A | 65A | 75A | 85A |
| 380V~440V | 32A | 40A | 50A | 65A | 75A | 85A |
| 500V~550V | 28A | 32A | 43A | 60A | 64A | 75A |
| 690V | 20A | 23A | 28A | 35A | 42A | 45A |
| パラメータ | GMC-32 | GMC-40 | GMC-50 | GMC-65 | GMC-75 | GMC-85 |
|---|---|---|---|---|---|---|
| 直流 | 45A | 50A | 70A | 80A | 90A | 100A |
| 単相機 115V | 2HP | 3HP | 3HP | 5HP | 5HP | 7.5HP |
| 単相機 230V | 5HP | 5HP | 7.5HP | 10HP | 15HP | 15HP |
| 三相機 200V | 7.5HP | 10HP | 10HP | 15HP | 20HP | 25HP |
| 三相機 230V | 10HP | 10HP | 15HP | 20HP | 25HP | 30HP |
| 三相機 460V | 20HP | 25HP | 30HP | 40HP | 50HP | 50HP |
| 三相機 575V | 20HP | 25HP | 30HP | 40HP | 50HP | 50HP |
| パラメータ | GMC-32 | GMC-40 | GMC-50 | GMC-65 | GMC-75 | GMC-85 |
|---|---|---|---|---|---|---|
| 動作頻度 (時間/h) 電動寿命 | 800 | 600 | ||||
| 動作頻度 (時間/h) 機械寿命 | 3600 | |||||
| AC-3 電動寿命 (10000回) | 80 | 80 | 60 | 60 | 60 | 60 |
| メカニカル寿命 (10000回) | 800 | 800 | 600 | 600 | 600 | 600 |
