| 起源の場所: | 浙江省、中国 |
|---|---|
| ブランド名: | YOKG or OEM |
| 証明: | CE |
| Model Number: | SC1-09, SC1-12,SC1-18,SC1-25,SC1-32,SC1-40,SC1-50,SC1-65,SC1-80,SC1-95 |
| Minimum Order Quantity: | 200 |
| パッケージの詳細: | 各ユニットは 1 つの個別の内箱に梱包されます |
| Delivery Time: | 10 DAYS |
| Payment Terms: | T/T,L/C |
| 定格電流: | 20A、32A、40A、50A、60A、80A、125A | 評価される絶縁材電圧: | AC690V |
|---|---|---|---|
| 補助接点数: | 3 | 設置方法: | ネジまたはDINレール |
| 絶縁電圧: | AC690V | 定格の動作電圧: | 220VAC,380VAC |
| 定格電圧: | AC220V | 電源周波数: | 50/60HZ |
| ハイライト: | 3相 電磁接触器 380V,AC 接触器 220VAC 定格,3極 接触器 AC電圧 |
||
| パラメータ | 値 |
|---|---|

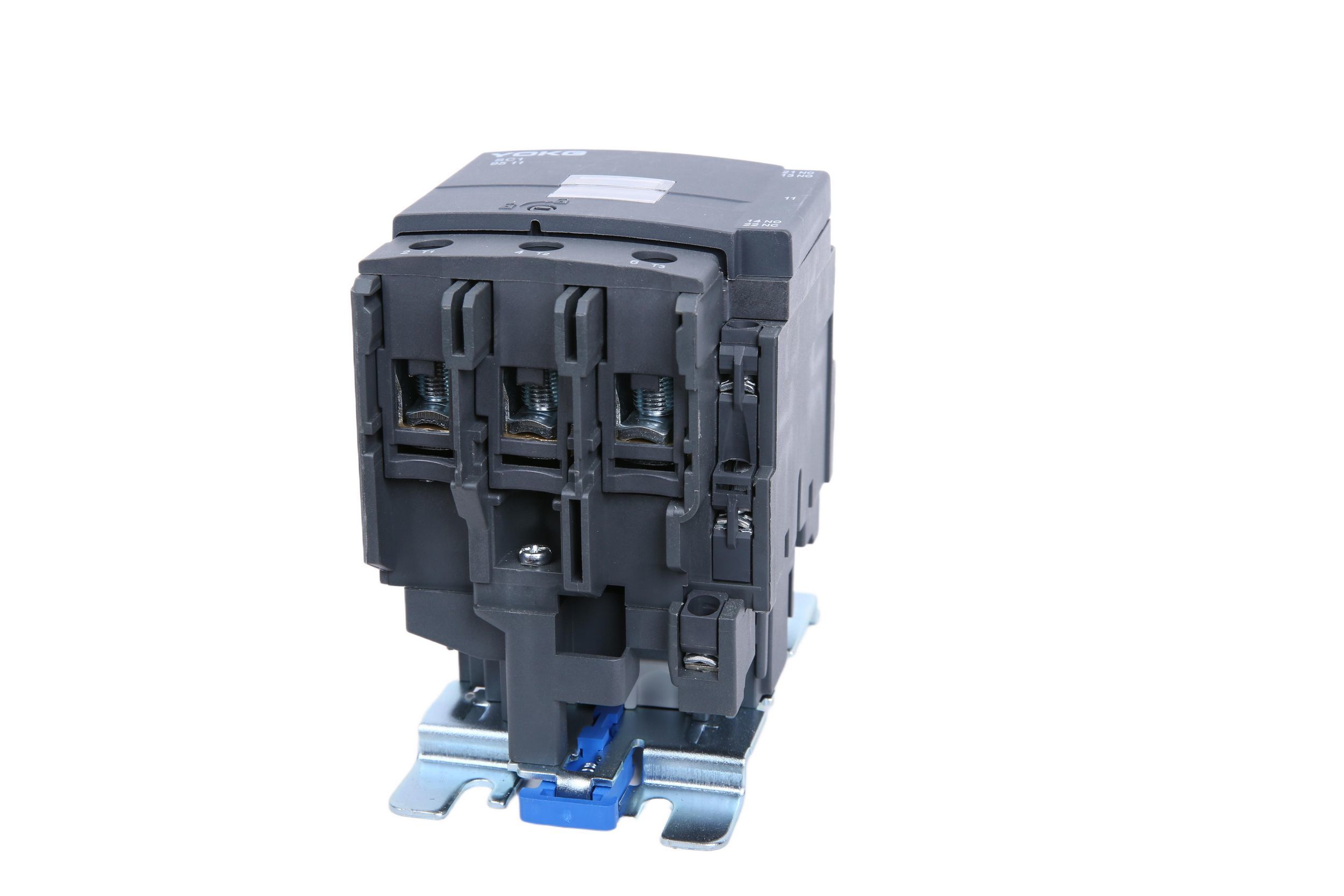

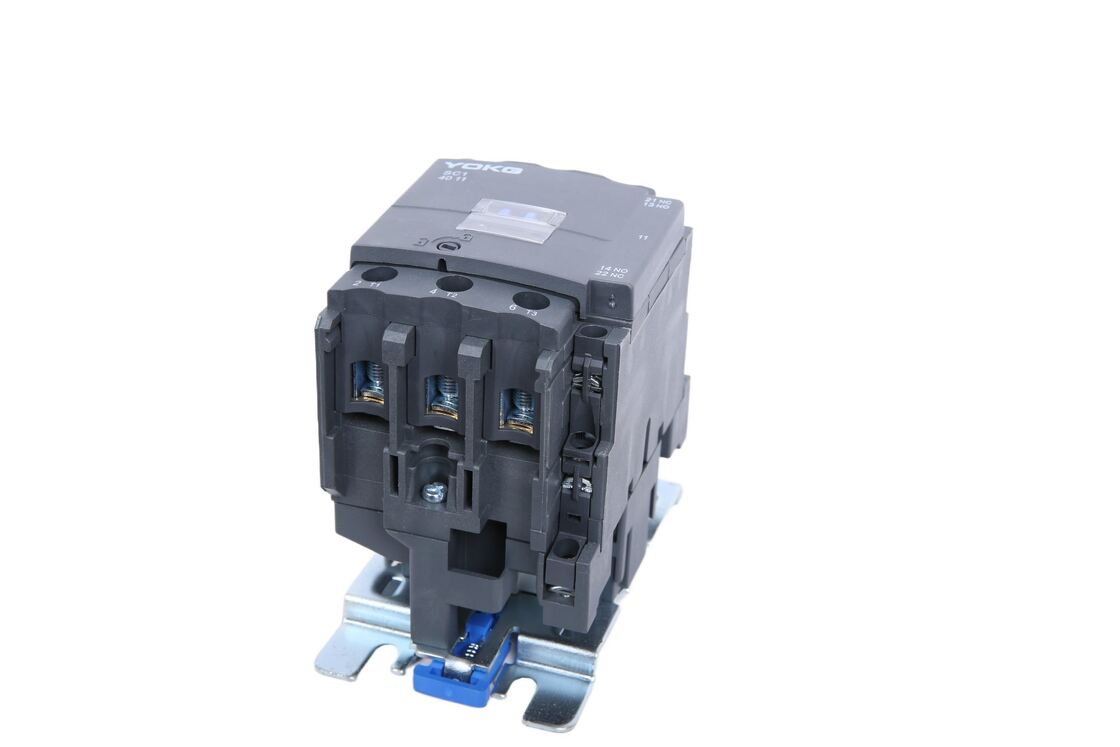

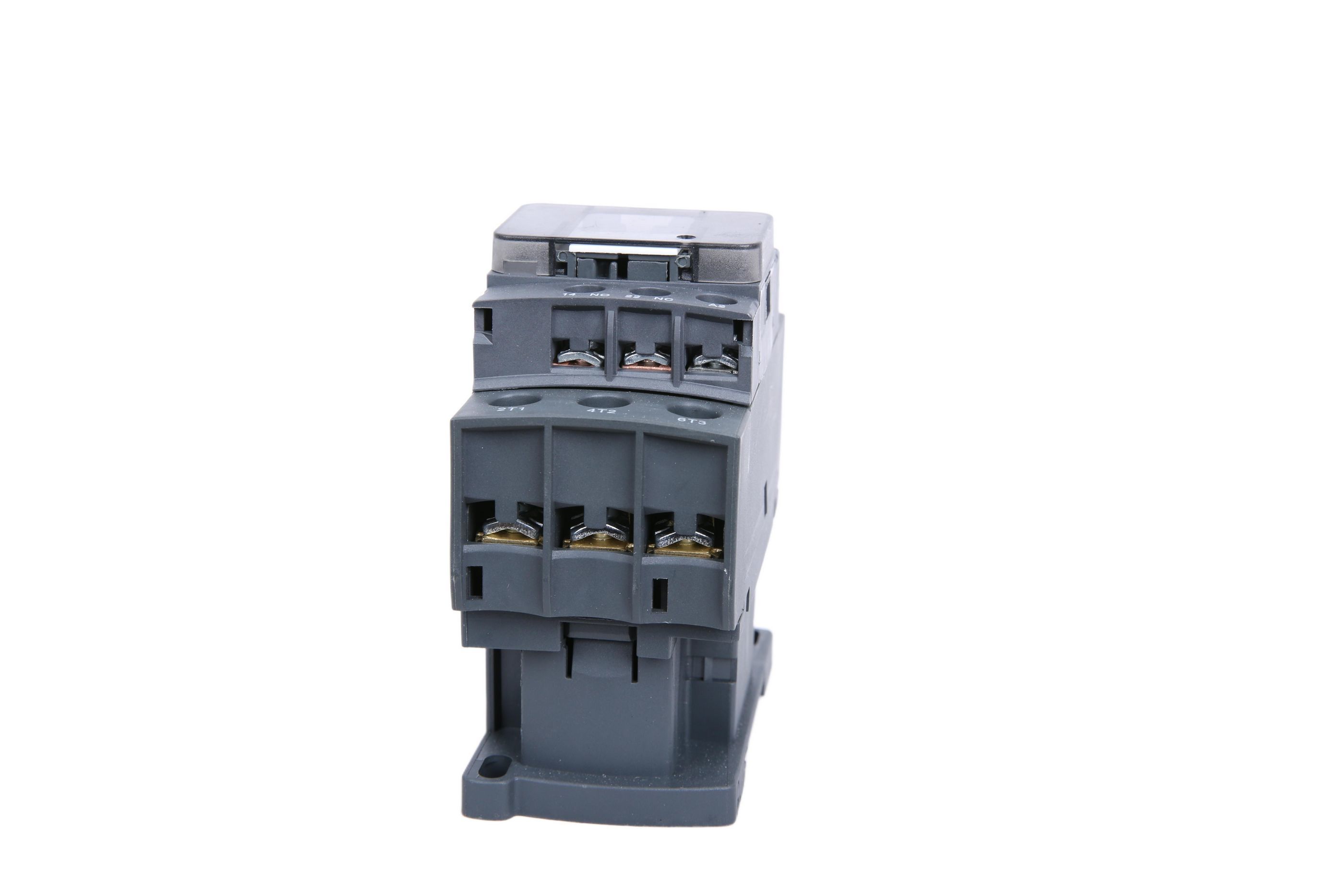

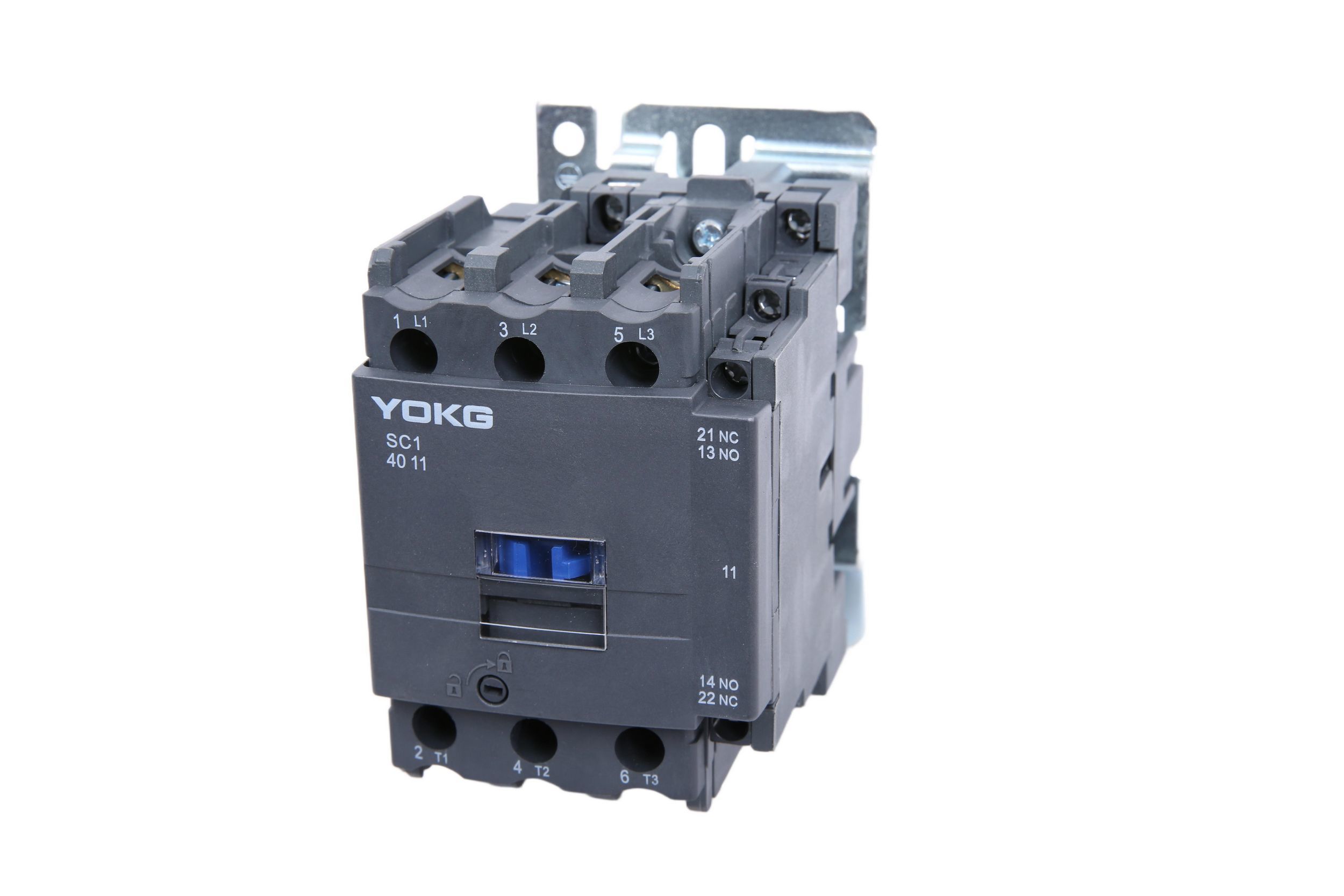

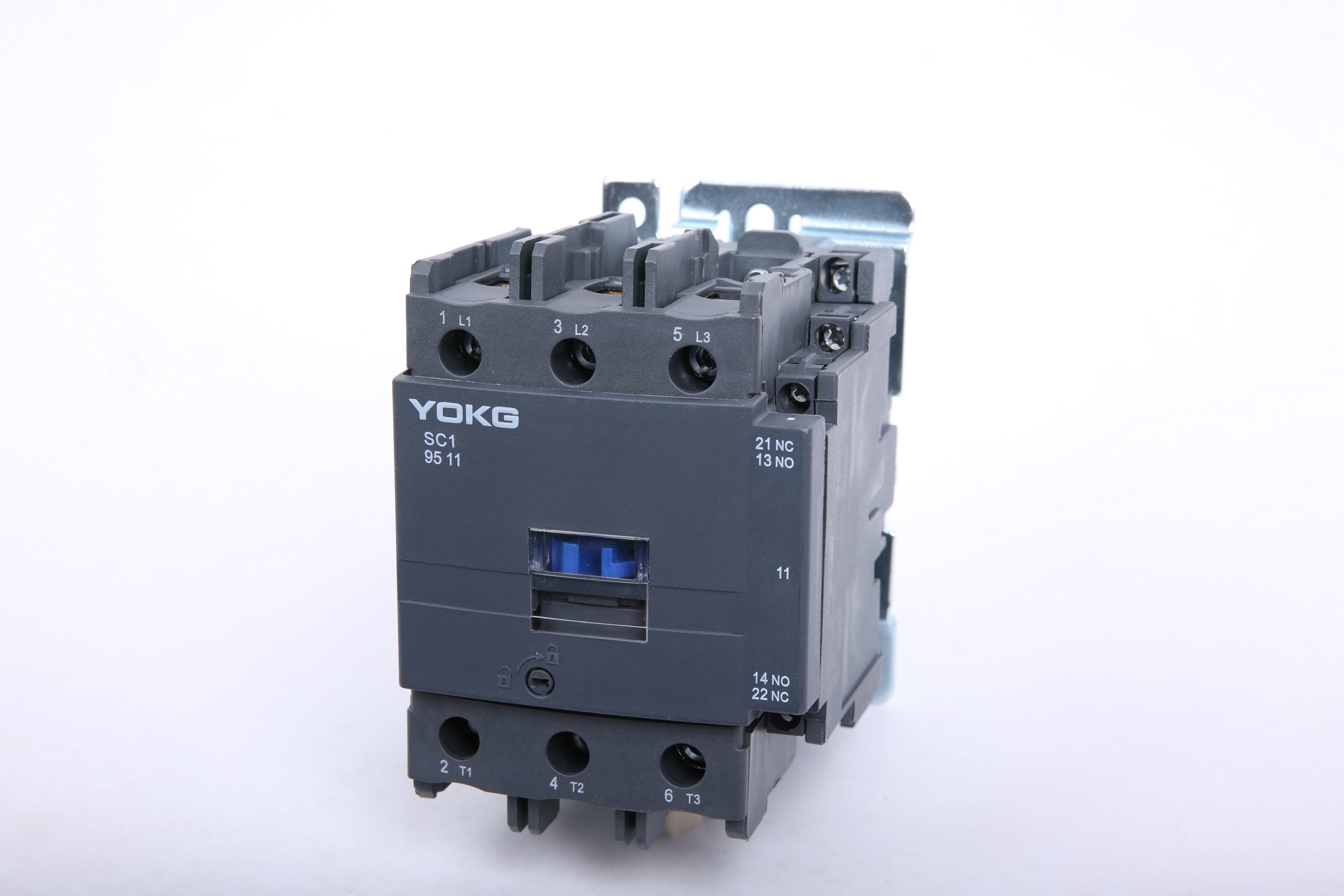

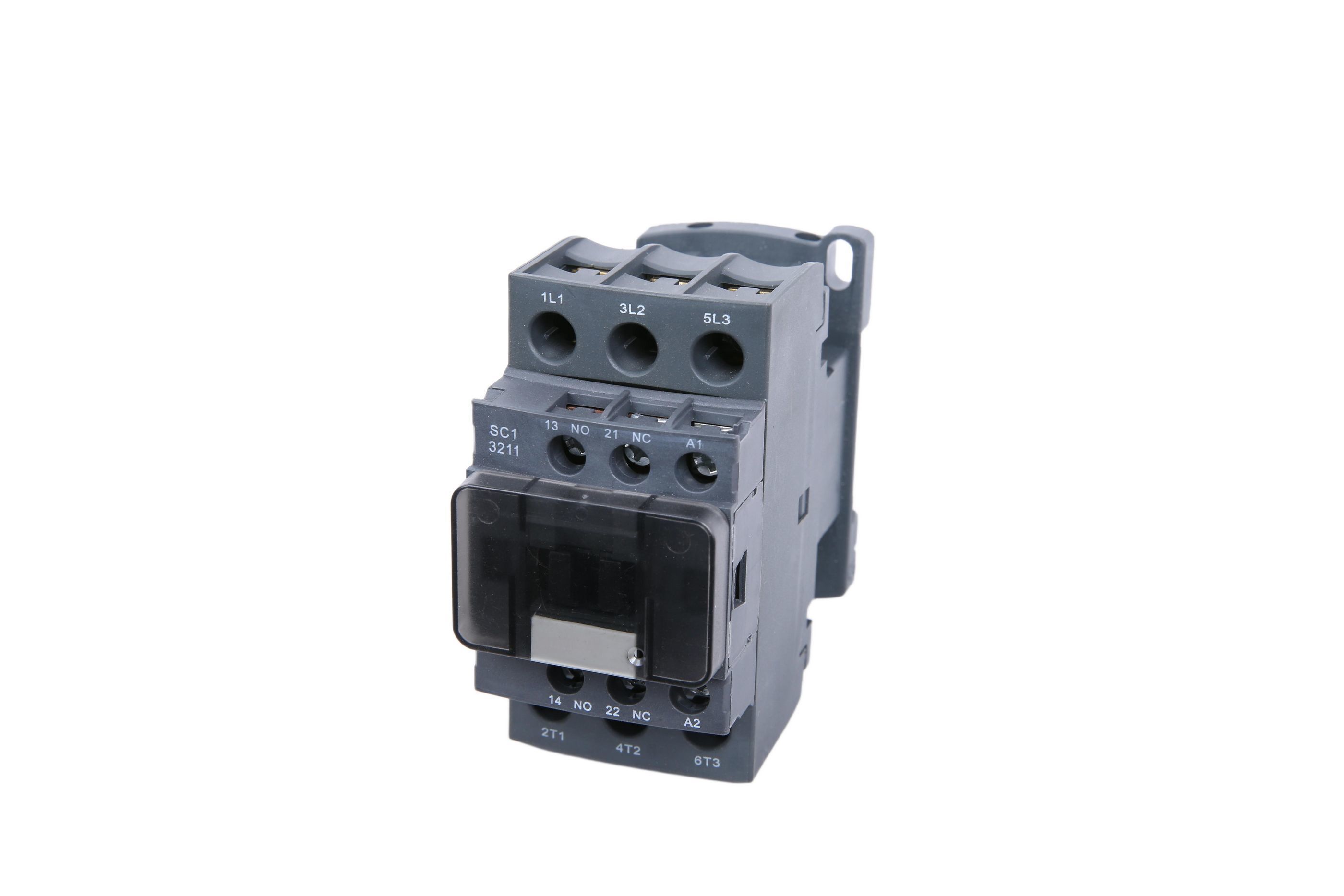

| 製品タイプ | 3極 AC電磁接触器 |
| 極数 | 3 |
| 絶縁電圧 | 690VAC |
| 定格電圧 | 220VAC |
| 定格動作電圧 | 220VAC, 380VAC |
| 電源周波数 | 50/60Hz |
| 保護等級 | IP20 |
| 補助接点 | 1NO+1NC |
| 補助接点数 | 3 |
| 定格電流 | 20A, 32A, 40A, 50A, 60A, 80A, 125A |
| タイプ | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 |
|---|---|---|---|---|---|
| 定格加熱電流 (A) | 50 | 60 | 80 | 110 | 110 |
| 定格絶縁電圧 (V) | 690 | ||||
| 定格インパルス耐電圧 (KV) | 6 | ||||
| 定格投入容量 | 10le | ||||
| 定格遮断容量 | 8le | ||||
| 極 | 3 | ||||
| 補助接点 | 1NO + 1NC | ||||
| 短時間耐電流 (A) 10S | 320 | 400 | 520 | 640 | 760 |
| AC-3 定格使用電流 (A) 220V/230V | 40 | 50 | 65 | 80 | 95 |
| AC-3 定格使用電流 (A) 380V/400V | 40 | 50 | 65 | 80 | 95 |
| AC-3 定格使用電流 (A) 660V/690V | 34 | 39 | 42 | 49 | 49 |
| AC-3 三相かご形モーター容量 (KW) 220V/230V | 11 | 15 | 18.5 | 22 | 25 |
| AC-3 三相かご形モーター容量 (KW) 380V/400V | 18.5 | 22 | 30 | 37 | 45 |
| AC-3 三相かご形モーター容量 (KW) 660V/690V | 30 | 33 | 37 | 45 | 45 |
| 操作頻度 (回/時) 電気的寿命 | 600 | ||||
| 操作頻度 (回/時) 機械的寿命 | 3600 | ||||
| AC-3 電気的寿命 (10000/回) | 80 | 60 | 60 | 60 | 60 |
| 機械的寿命 (10000/回) | 800 | 800 | 800 | 600 | 600 |
| 装備されているヒューズタイプ | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| タイプ | A 最大 | B 最大 | C 最大 | a | b | 直径 |
|---|---|---|---|---|---|---|
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
